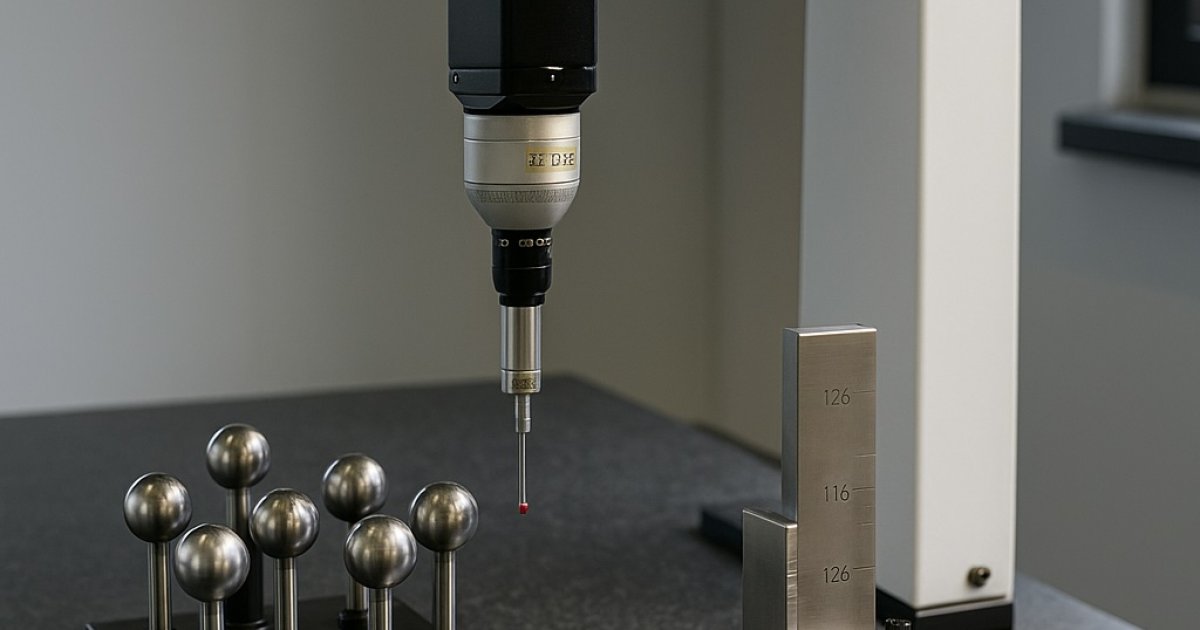

ZEISS PRISMO/CONTURA CMM Kalibrasyonu

Özet: PRISMO ve CONTURA köprü tipi CMM’lerde doğruluğun temeli ISO 10360’tir: seviyeleme & ısıl denge → geometri → ISO 10360-2 E0 (uzunluk) → ISO 10360-5 prob testleri → telafiler → test parçası & rapor. VAST XT/XTR aktif tarama ve TP20/PH10 dokunmalı prob kombinasyonları ölçüm stratejisini esnekleştirir.

1) Ön Koşullar: Seviyeleme ve Isıl Denge

Makine ayakları ayarlanarak gövde twist giderilir; granit tabla referans alınır.
Laboratuvar ortamı (sıcaklık/nem) stabilize edilir; CMM/sondaj sistemleri çalışma sıcaklığına getirilir.

2) Geometri Kontrolleri

Tablada düzlemsellik/doğrusallık; köprü-kolon dikliği, eksen paralellikleri (X-Y-Z) kontrol edilir.
Taşıyıcı kılavuz ve ölçek aralıklarında sapma varsa mekanik hizalama veya yazılımsal düzeltmeler planlanır.

3) ISO 10360-2: Uzunluk Ölçüm Hatası (E0/MPE)

Kurulum ve Artefaktlar

Kalibreli gauge block, step gauge ve/veya uzunluk çubukları kullanılır.
Farklı yönlerde ve hacmin 7 noktasında 5 farklı uzunluk, her biri 3 tekrar (toplam 105 ölçüm) yapılır.

Değerlendirme

Her uzunluk için farklar hesaplanır; MPE(E0) koşulu doğrulanır.
Gerekirse eksen başına pitch error compensation tabloları güncellenir ve kısa doğrulama koşusu yapılır.

4) ISO 10360-5: Prob Sistemi Testleri

Kinematik dokunmalı prob (TP20/PH10) veya aktif tarama probu (VAST XT/XTR) için prob kalibrasyonu yapılır.
Küre ölçümleri ile prob tekrarlanabilirliği ve kalite faktörü değerlendirilir; stylus kombinasyonları doğrulanır.

5) Opsiyonel: Hacimsel/Diyagonal Değerlendirme (ISO 10360-6)

Büyük hacimlerde diyagonal yollarla volumetrik performans kestirimi yapılır.

6) Strateji ve Donanım Notları

PRISMO: Yüksek hız + düşük MPE; aktif taramada VAST paketleri ve CAA ile hassasiyet öne çıkar.
CONTURA: VAST XT ve çoklu sensör desteği; 500 nokta/sn tarama hızlarına kadar etkin ölçüm.
TP20/PH10 modülleri ile stylus değişimi ve indeksleme; çok yönlü erişim ve süre kazanımı.

7) Doğrulama, Raporlama ve Periyot

Örnek parça (delik-şaft-yüzey) ölçülür; CALYPSO/PiWeb raporu ile nominal farklar belgelenir.

Adım	Periyot	Amaç
Seviye & ısıl denge	Aylık/müdahale sonrası	Geometri stabilitesi
ISO 10360-2 (E0)	6–12 ay	Lineer doğruluk
ISO 10360-5 (prob)	6–12 ay / stylus değişimi sonrası	Prob güvenilirliği
ISO 10360-6 (ops.)	Yılda 1 (büyük hacim)	Volumetrik performans
