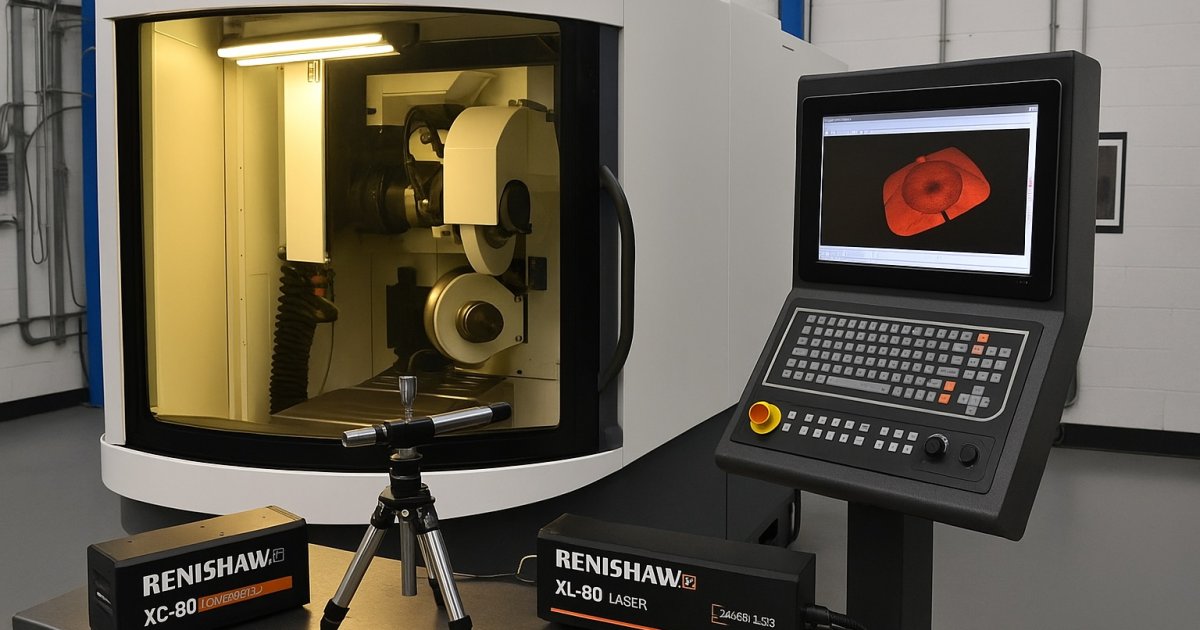

Walter • ANCA Renishaw CNC Kalibrasyonu
Özet: Walter & ANCA takım taşlama tezgâhlarında doğruluk için akış: seviyeleme & termal denge → geometri (tabla/kolon/spindle) → Renishaw XL-80 ile ISO 230-2 lineer → (varsa) XR20-W rotary → probing & telafiler → test numunesi & raporlama.
1) Ortam, Seviyeleme ve Termal Denge
- Makine ayaklarıyla gövde burulması (twist) giderilir; tabla yüzeyi referans alınır.
- Spindle/eksen ısındırma çevrimleri, soğutma/pompa devreleri ve kabin sıcaklığı stabilize edilir.
- Not: Walter HELITRONIC ve ANCA FX/MX serilerinde lineer eksenler ve yüksek rijitlik kalibrasyon etkinliğini artırır.
2) Geometri Kontrolleri
- Tabla düzlemselliği, doğrusallık ve paralellik; kolon-tabla dikliği ve taş kafası hizası.
- Spindle salınımı (radyal/eksensel) ve taşıyıcı yüzey doğruluğu; gerekiyorsa shim/hizalama düzeltmeleri.
3) ISO 230-2 Lineer Ölçümler: Renishaw XL-80
- X-Y-Z eksenlerinde ileri/geri çok noktalı koşular; tekrarlanabilirlik, doğrusallık ve konumlama doğruluğu ölçülür.
- XC-80 sensörleri ile sıcaklık-basınç-nem kompanzasyonu; veriler CARTO ile analiz edilir, hata eğrileri çıkarılır.
- Hata eğrileri pitch error compensation tablolarına işlenir; parametre güncellemesi sonrası doğrulama koşusu yapılır.
4) Rotary (Varsa): XR20-W
- B/C veya C eksen konum doğruluğu ±1 arc-s sınıfında ölçülür; pivot/merkezleme hataları tespit edilip kinematik/volumetrik telafiler güncellenir.
5) Probing, Telafiler ve Test Numunesi
- Probing: Taş/iş probu, referans küre ve ring mastar ile stylus çap/uzunluk ve Z ofset kalibrasyonu.
- Telafiler: Lineer/volumetrik tablolar, (varsa) termal kompanzasyon fonksiyonları etkinleştirilir.
- Doğrulama: Takım taşlamaya uygun test numunesi işlenir; ölçümler prob/CMM ile doğrulanır.
6) Önerilen Periyot Planı
| Adım | Periyot | Amaç |
|---|---|---|
| Seviye & termal denge | Aylık / müdahale sonrası | Geometri stabilitesi |
| Lazer (ISO 230-2) | 6–12 ay | Lineer doğruluk |
| Rotary (XR20-W) | Bakım/çarpışma sonrası | Döner eksen doğruluğu |
| Probing | 6–12 ay | Ölçüm güvenilirliği |
