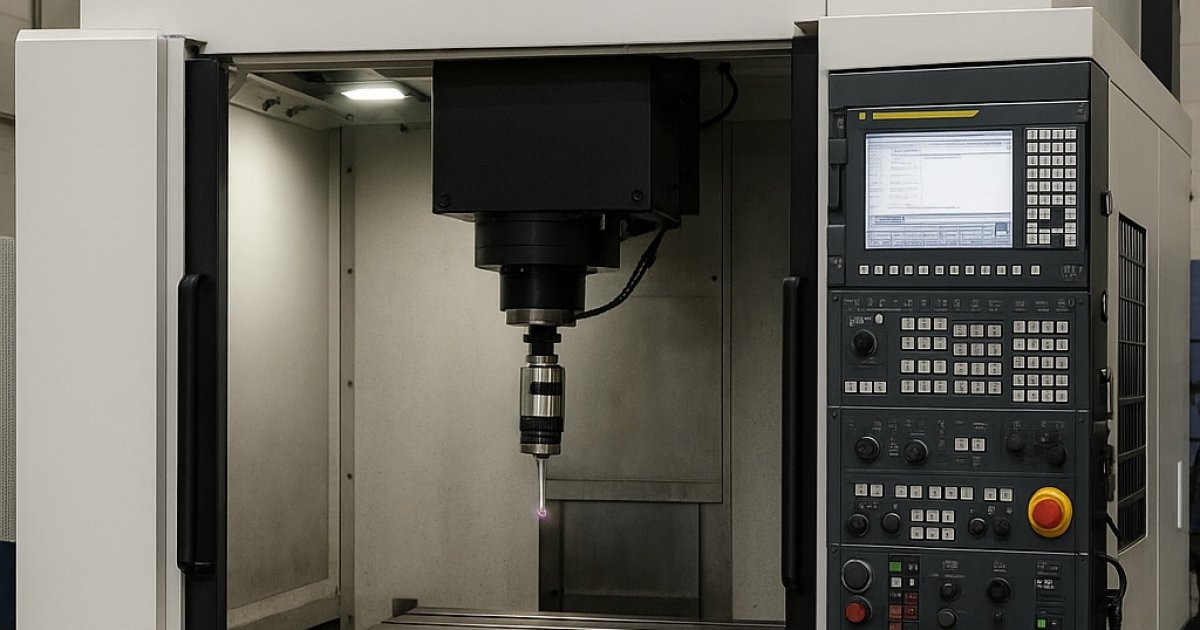

Toyoda FV1480’de Renishaw Prob Canlandırma (Pil Bittikten Sonra)

Özet: Pil tükendiğinde Renishaw iş parçası probu (ör. OMP40/OMP60 ailesi) uyku/başlatma ve eşleştirme ayarlarını kaybedebilir. Doğru batarya değişimi, trigger logic ile yeniden eşleştirme, OMI-2/OMI-2T LED teşhisi ve G31 ile işlev testi, sistemi hızlıca hayata döndürür.

1) Batarya Değişimi: Kaset, Polarite ve Uyarılar

Batarya kaseti: OMP40-2 → 2×½AA, OMP60 → A-4038-0300 kaset içinde 2×AA (Alkalin/Li-Thionyl). Kaset ve contaları temiz toplayın.
Polarite doğrulaması: Farklı marka/tip karıştırmayın; yeni/eski pili birlikte kullanmayın; sıvı/soğutucu girişine izin vermeyin.
LED davranışı: Ölü pil takılırsa sürekli kırmızı; yeni pilden sonra menüye geçmek için stylus’u deflekte edin (OMP40-2/OMP60 menü yapısı).

2) “Trigger Logic” ile Eşleştirme / Ayar İncelemesi

OMP40-2/OMP60’da ayarlar stylus’u belirli sürelerde deflect ederek gözden geçirilir/değiştirilir (mod, zaman aşımı, otomatik başlatma vb.).

LED menüsü: Kısa deflect → bir sonraki seçenek; uzun deflect → bir sonraki menü; 20 s dokunma yok → çıkış.
Mod: Modulated mod + OMI-2/OMI-2T önerilir (ışık parazitine daha dayanıklı).
Auto-start / time-out: Otomatik açılış ve uygun kapanma sürelerini seçin (kısa/orta/uzun).

3) OMI-2 / OMI-2T’de LED Teyidi

Low Battery (kırmızı): Etkin probda pil zayıf uyarısı; pilleri değiştirin.
Probe Status (yeşil/kırmızı): Yeşil = prob oturmuş; kırmızı = tetik veya hata.
Error LED: Aşırı yük/çıkış hatası sonrası güç kapat-aç ile reset; besleme voltaj sınırlarına (≤30 V) uyun.
Görüş hattı: Verici/alıcı diyotların “performans zarfı” içinde hizalı olduğundan emin olun.

4) CNC Giriş/PLC Teyidi (Hızlı Teşhis)

Prob dokunmasında kontrol giriş bitinin değiştiğini izleyin (ör. X0004.7 → 0’dan 1’e); bu, optik alıcının tetik sinyali aldığını gösterir.
Bit değişiyor ama çevrim çalışmıyorsa makro çağrısı/parametre ve WIPS çevrimleri kontrol edilmelidir.

5) G31 ile Fonksiyon Testi (Basit Örnek)

(DÜZ YÜZEY TESTİ)
G0 X100. Y50. Z50.
G31 Z-10. F120
#100 = #5062     (Z tetik pozisyonu)
G0 Z#100+5.

(KENAR TESTİ)
G0 X10. Y100. Z20.
G31 X-5. F80
#101 = #5060     (X tetik pozisyonu)
G0 X#101+2.

6) Tipik Sorunlar ve Çözümler

Belirti	Neden	Çözüm
Prob uyanmıyor	Auto-start/menü yanlış, pil/polarite hatası	Trigger logic ile mod/timeout’u düzelt; pilleri/polariteyi kontrol et
Yalancı tetik	Stylus gevşek/kir, optik pencereler kirli	Stylus torkunu doğrula, pencereleri temizle
LED’ler hata veriyor	OMI çıkış aşırı yük, güç sorunu	OMI’yi kapat–aç; besleme sınırlarını ve sigortayı kontrol et
Çevrim var, tetik yok	G31’de eksen hareketi yok	G31 satırında gerçek mesafe ve uygun F değeri ver

7) Güvenli Makro Akışı (Örnek)

O9010 (FV1480 - Z DÜZLEM PROB, OFSET YAZAR)
  (P=G54 numarası, Q=yaklaşma, R=mak. düşüş, F=ilerleme)
  #1=#23  (P)   #2=#17  (Q)   #3=#18  (R)   #4=#9 (F)

  G91 G28 Z0.   (Güvenli yükseklik)
  G90
  G0 Z[#5023 + #2]
  G31 Z[#5023 - #3] F#4
  IF [#5062 EQ #5023 - #3] THEN #3000=1(PROBE TETİK YOK)
  #100 = #5062
  G0 Z#100+5.
  G10 L2 P#1 Z#100
  M99
