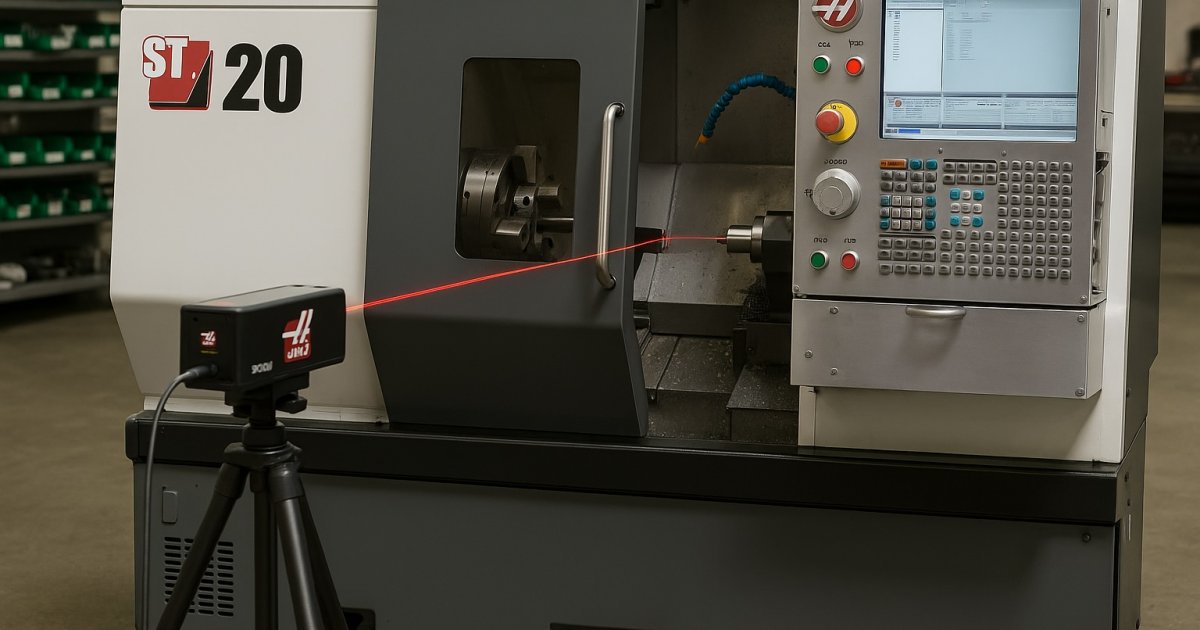

Haas ST-20 CNC Lazer Kalibrasyon Rehberi
Özet: ST-20’de akış: seviyeleme & termal denge → spindle hizası → ATP/WIPS → ballbar (XZ/ZX) → lazer interferometre (X/Z) → backlash & tailstock → test parçası.
1) Seviyeleme ve Termal
- Gövde burulması giderilir; X-Z doğrultuları tolerans içinde tutulur.
- Isındırma çevrimi tamamlanmadan ölçü alınmaz.
2) Spindle Hizası / Runout
- Hiza barı + endikatörle T.I.R.; aşım varsa arayüz ve seviyelemeyi gözden geçirin.
- Turret-X paralellik ve istasyon farkları kontrol edilir.
3) ATP & WIPS
ATP
- Stilus, temas eşiği, takım uzunluk/yarıçap doğrulaması.
WIPS
- Bar/ring mastarla 3 adım: bar değerleri, prob uzunluğu, Z ofseti; test kesimiyle teyit.
4) ISO Testleri
Ballbar (230-4)
- XZ/ZX düzlemleri, RMS-dörtgenlik-histerezis-backlash.
Lazer (230-2)
- X/Z ileri-geri çok nokta; kırılma indisi düzeltmesi; pitch error tabloları.
5) Backlash, Tailstock, Test
- Backlash büyükse mekanik müdahale; parametre ile küçük düzeltme.
- Tailstock konsantriklik ve shim ayarı.
- Dış/İç çap-alınyüz-vida içeren parça ile doğrulama.
