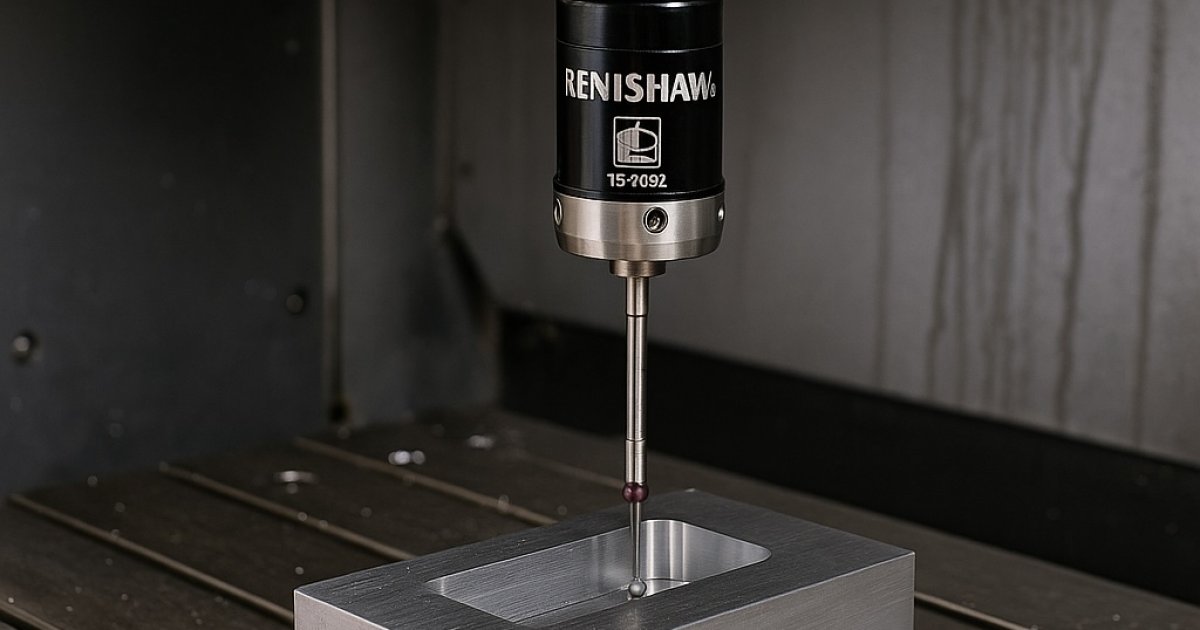

Renishaw Web Ölçüm ve Ofset Makroları

Özet: Web ölçümü, parça üzerindeki cep ya da ada genişliğini bulmak için kullanılan standart bir prob rutinidir. Renishaw Inspection Plus paketinde O9812 (G65 P9812) makrosu ile uygulanır. Ölçüm sonucunda merkez koordinatı ve genişlik bilgisi belirlenir. Bu değerler daha sonra G10 komutu ile iş parçası ofset tablosuna yazılarak sıfırlama yapılabilir.

1) Kullanılan Makrolar

P Kodu	Makro	Açıklama
P9810	O9810	Korumalı yaklaşma (çarpışma önleme)
P9812	O9812	Web ölçümü (cep/ada genişliği ve merkez noktası)
G10 L2	-	İş parçası ofset tablosuna değer yazma

2) Basit Web Ölçüm Örneği

(X yönünde web ölçümü ve G54 ofset güncelleme)
G65 P9810 X100. Y50. F200.
G65 P9812 W40. H20. Z-5. Q1. F100.
#100 = #5060   (X merkez sonucu)
G10 L2 P1 X#100   (G54 ofset tablosuna yaz)

3) Çift Yüzeyden Orta Nokta Alma

(İki yüzey ölçüp orta nokta hesaplama)
G65 P9810 X50. Y0. F200.
G65 P9811 X-10. F100.  (ilk yüzey)
#101 = #5060

G65 P9810 X150. Y0. F200.
G65 P9811 X10. F100.   (ikinci yüzey)
#102 = #5060

#110 = [#101 + #102] / 2  (orta nokta)
G10 L2 P1 X#110          (G54 ofsete yaz)

4) İpuçları

Kalibrasyon sonrası back-off değerini kontrol edin, çok küçük değer hataya yol açabilir.
G10 L2 Pn komutunda P1 = G54, P2 = G55 ... şeklinde tablo eşleşmesi vardır.
Kritik ölçümlerde iki kez prob çalıştırıp ortalama almak hassasiyeti artırır.
Prob uç temizliği ve pillerinin sağlıklı olması güvenilir sonuç için şarttır.
