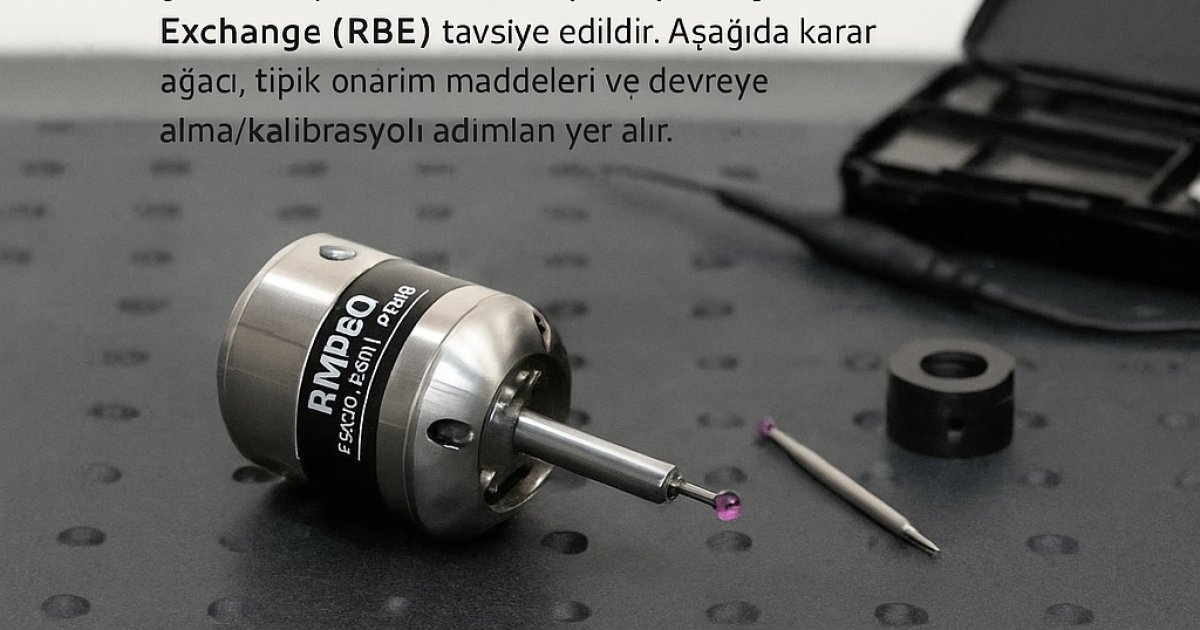

Renishaw RMP60 Onarım ve Tamir Edilebilirlik
Özet: RMP60, radyo iletimli temassal iş parçası probudur. Kullanıcı sahasında yapılabilecekler sınırlıdır (pil/kapak değişimi, stylus değişimi gibi). Çarpma, sızdırmazlık, dahili mekanizma/hizalama ya da RF iletişim arızaları için genellikle yetkili servis veya Repair by Exchange (RBE) tavsiye edilir. Aşağıda karar ağacı, tipik onarım maddeleri ve devreye alma/kalibrasyon adımları yer alır.
1) Karar Ağacı: Kendin Yap mı, Servis mi?
| Belirti | Muhtemel Neden | Öneri |
|---|---|---|
| Pil zayıf/bitik | Pil ömrü doldu | Kullanıcı pil/kapak setini değiştirir; sızdırmazlık o-ringlerini kontrol et |
| Stylus ucu kırık/eğik | Çarpma/yan yük | Stylus’u orijinal tork değeriyle değiştir; runout/hizalama kontrolü yap |
| Sürekli tetik/yalancı tetik | Kirlilik, stylus gevşekliği, dahili mekanizma hasarı | Temizlik + tork; düzelmezse servis/RBE |
| RF bağlantı sorunları | Alıcı hizası, girişim, anten/elektronik arızası | Görüş/mesafe test et; devam ederse servis/RBE |
| Çarpma sonrası hatalar | Mekanik ofset/ön-yük bozulması | Servis/RBE; sonrası tam kalibrasyon |
2) Kullanıcı Tarafından Yapılabilecekler
- Pil/kapak değişimi: Doğru tip/çift kullan; kutupları karıştırma; conta temizliğini koru.
- Stylus değişimi: Bilya çapı/diş ölçüsü (M2/M3/M4) uyumlu; üretici tork değerine göre sık.
- Temizlik: Stylus sapı ve pencere yüzeylerini lif bırakmayan bezle temizle.
- Hızlı RF testi: Alıcıyla görüş hattını ve tetik/uyku uyanma modlarını kontrol et.
3) Servis/RBE Gerektiren Durumlar
- Mekanik çarpma, ön-yük/hizalama kaybı, gövde/kapak çatlakları
- RF modül/elektronik arızaları, su/soğutucu sızıntısı
- Stylus kartuşu/kol mekanizmasında hassasiyet kaybı
4) Onarım Sonrası Devreye Alma ve Kalibrasyon
- Trigger logic / mod ayarı: Uygun mod (modulated) ve uyku/uyanma süreleri.
- WIPS/Inspection Plus kalibrasyonu: Spindle prob ve varsa takım ayar probu için tam kalibrasyon.
- Doğrulama: Gauge blok/kalibrasyon halkasıyla çoklu tekrar testleri; değişkenlerle kayıt (örn. #5060–#5062).
- Back-off ve feed: Uygun geri çekme ve ilerleme değerleriyle yalancı tetikleri engelle.
5) Yedek Parça ve Uygulama İpuçları
- Orijinal stylus ve contalar kullan; karışık marka/pil kombinasyonundan kaçın.
- Uzun styluslarda rijitlik için karbür/seramik gövde tercih et, mümkün olan en kısa sapı kullan.
- Alıcı anteni/çoğaltıcı yerleşimini elektromanyetik girişimden uzak tut.
