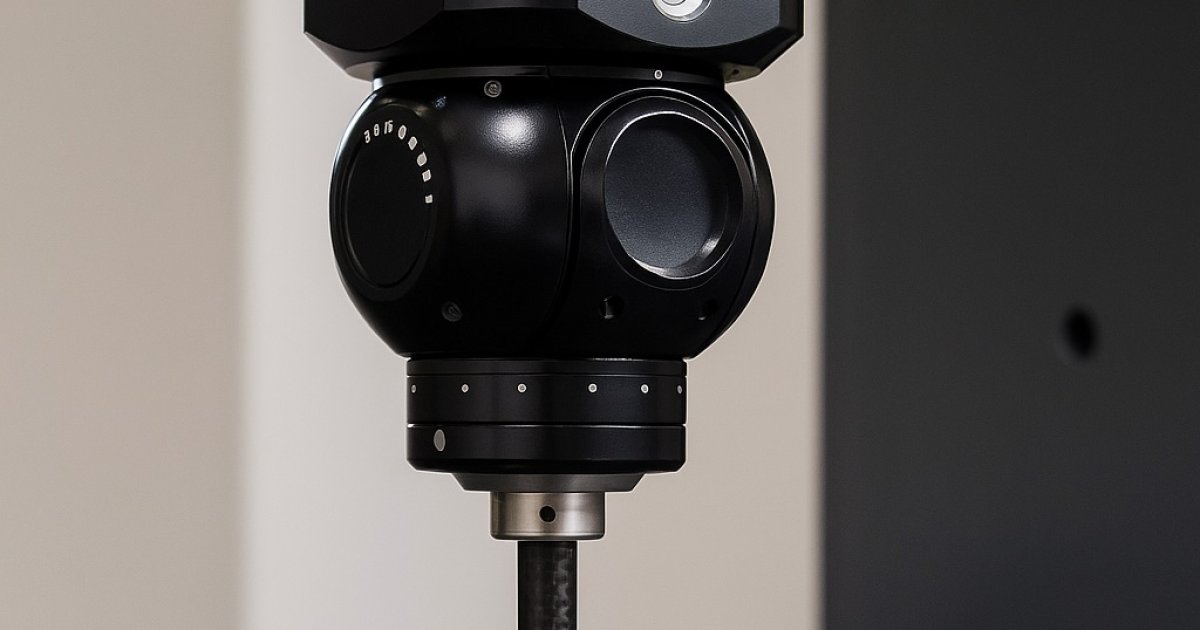

Renishaw PH10M Plus Motorlu CMM Prob Başlığı

Renishaw PH10M Plus, koordinat ölçüm makineleri (CMM) için tasarlanmış motorlu döner prob başlığıdır. Bu sistem, probun açısını otomatik olarak değiştirerek çok yönlü ölçüm yapmayı mümkün kılar. Hassasiyet, tekrarlanabilirlik ve tam otomasyon uyumluluğu sayesinde kalite laboratuvarlarında endüstri standardıdır.

Teknik Özellikler

• 720 indekslenebilir konum (her eksende 7.5° adım aralığı)
• Tekrarlanabilirlik: 0.4 µm (2σ)
• Uyumlu problar: TP20, TP200, SP25M, TP7M ve diğer M8 bağlantılı modüller
• Bağlantı tipi: Autojoint (M8 modül uyumlu, HCU1 el kontrolü destekli)
• İletişim: PHC10-3 Plus kontrol ünitesi aracılığıyla RS232 veya USB
• Ağırlık: Yaklaşık 620 g
• Maks. prob uzunluğu: 300 mm (uygun stilus kombinasyonuyla)

Avantajlar

• Otomatik açı değiştirme sayesinde manuel müdahale ihtiyacı ortadan kalkar.
• Bir iş parçasının farklı yüzeylerinde ölçüm yaparken prob yeniden bağlanmadan konumlanabilir.
• RTP20, SP25M gibi sistemlerle entegre çalışır ve modül değişim rafı (MCR20, FCR25) ile otomatik değişim desteklenir.
• Yüksek tekrarlanabilirlik; CMM sistemlerinin ISO 10360 standardına uygun doğrulukta kalibrasyon yapmasını kolaylaştırır.
• PHC10-3 Plus kontrol ünitesi üzerinden durum izleme, test ve reset fonksiyonları desteklenir.

Kullanım Alanları

• 3D koordinat ölçüm makinelerinde hassas geometri ölçümleri
• Otomotiv ve havacılık parçalarının tolerans kontrolü
• Yüksek hacimli üretim hatlarında hızlı ölçüm senaryoları
• Renishaw MODUS, UCCServer ve CARTO Explore yazılımlarıyla tam uyum

Emka CNC ile PH10M Plus Servis ve Kalibrasyon

Emka CNC, Renishaw PH10 serisi (PH10T, PH10M, PH10MQ, PH10M Plus) sistemlerin kurulumu, kalibrasyonu ve servis kontrolleri konusunda uzmanlaşmıştır. PHC10-3 kontrol birimi testleri, CMM sistem entegrasyonu, stylus dengeleme ve motor test prosedürleri tarafımızdan uygulanmaktadır.

Ek olarak, Renishaw Ballbar ve Lazer interferometre hizmetlerimizle CMM ve CNC ölçüm sistemlerinin tam doğruluğunu belgelendiriyoruz.
