Renishaw Kalibrasyon Hizmeti ve Emka CNC Uzmanlığı

Renishaw kalibrasyonu, CNC tezgâhların mekanik, geometrik ve servo hareket doğruluğunu ölçmek, analiz etmek ve uluslararası standartlara göre belgelendirmek için yapılan teknik bir işlemdir. Bu işlem, tezgâhın üretim hassasiyetini doğrudan etkileyen pozisyonlama hataları, backlash, düzlemsellik, diklik ve servo kontrol sapmalarını ortaya çıkarır.

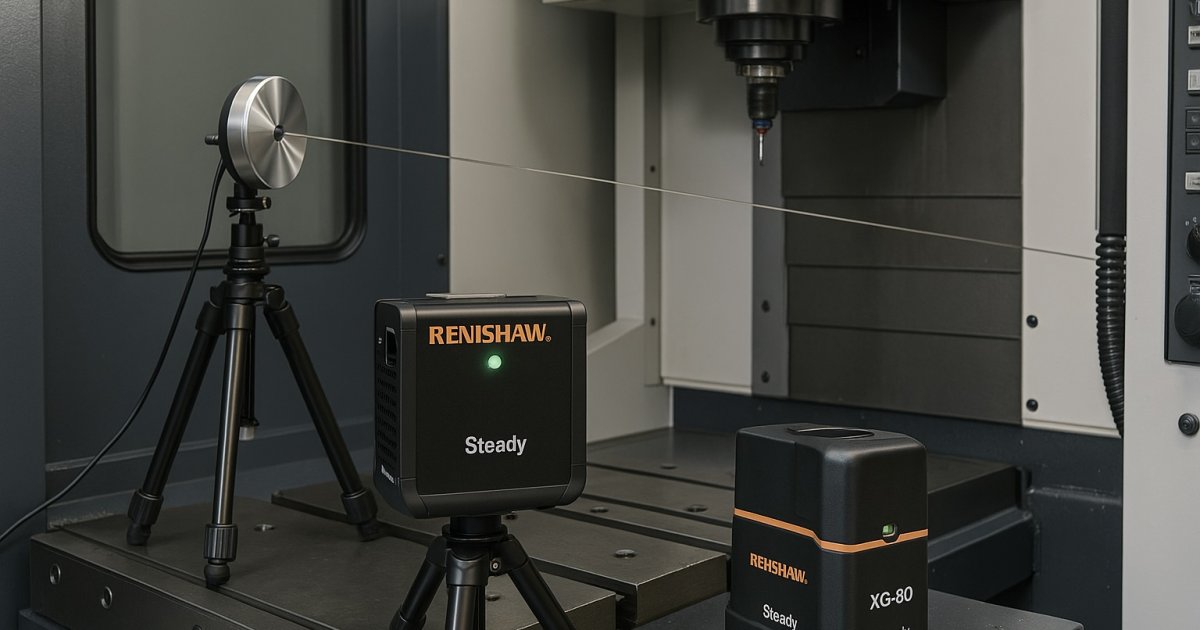

Türkiye’de bu kalibrasyon hizmetini Renishaw XL-80 Lazer Interferometre, XC-80 çevre kompanzatör ve QC20-W ballbar cihazlarıyla ISO 230-4 uyumlu olarak sunan öncü firmalardan biri Emka CNC Lazer Kalibrasyon’dur.

Emka CNC Ne Yapar?

Emka CNC; hassas ölçüm, hata analiz ve kompanzasyon hizmetlerini Renishaw sistemleriyle entegre biçimde gerçekleştirir. Ölçüm sonuçları, CARTO yazılımı üzerinden işlenerek 3D hata profilleri ve düzeltme tabloları oluşturulur. Bu veriler, makine kontrol ünitesine backlash, pitch error ve linear compensation parametreleri olarak aktarılır.

Başlıca hizmet alanları:

Renishaw XL-80 ile eksen pozisyonlama ve adım doğruluk testi
Renishaw QC20-W ile daire (ballbar) analizi ve servo tuning
Renishaw OMP / RMP prob sistemleriyle prob kalibrasyonu ve ofset doğrulama
Fanuc, Siemens, Heidenhain sistemlerinde servo tuning ve kompanzasyon uygulaması
5 eksenli tezgâhlarda kinematik kalibrasyon (ISO 10791-6)

Kalibrasyon Süreci Nasıl İşler?

Ön inceleme: Tezgâh tipi, kontrol ünitesi, ölçüm aralığı belirlenir.
Lazer kurulum: XL-80 interferometre, X/Y/Z eksenleri için hizalanır.
Veri toplama: 1 µm çözünürlükte ölçüm yapılır; sıcaklık ve nem XC-80 ile kompanzasyonlanır.
Analiz: CARTO Explore yazılımı hataları grafikleştirir, doğruluk raporu oluşturur.
Düzeltme: Hatalar kontrol ünitesine pitch error compensation table olarak yüklenir.

Neden Emka CNC?

Renishaw sertifikalı XL-80 / QC20-W ekipman kullanımı
ISO 230-4 ve ASME B5.54 standartlarına tam uyum
10+ yıllık saha deneyimi ve kalibre edilmiş referans cihazlar
FANUC Servo Guide destekli servo optimizasyon
Her tezgâh için dijital kalibrasyon etiketi ve izlenebilir PDF rapor

Servis Kapsamı

Emka CNC’nin kalibrasyon hizmeti; mazak, haas, dmg mori, okuma, hyundai wia, dn solutions (doosan), brother, makino, mitsubishi gibi markaların tüm dik işleme ve torna serilerini kapsar. İstanbul merkezli ekip, Türkiye genelinde yerinde servis sağlar.

Belgelendirme ve Raporlama

Her ölçüm sonunda tezgâhın önce/sonra performansı grafiklerle karşılaştırılır. Renishaw CARTO yazılımından alınan PDF raporu ISO 230-4 standardında hazırlanır ve firma logosu ile dijital olarak imzalanır.
