Renishaw Ballbar Ölçümü
Renishaw Ballbar ölçümü, CNC tezgâhların dairesellik (roundness) doğruluğunu test eden ve servo performansını değerlendiren bir analiz yöntemidir. Emka CNC®, Renishaw QC20-W ballbar sistemiyle ISO 230-4 standardına uygun testler yaparak makine hatalarını mikron seviyesinde tespit eder.
Ballbar Ölçümünün Amacı
Ballbar testi, CNC tezgâhın iki ekseninin koordineli hareket kabiliyetini ölçer. Test sırasında prob uçları, tezgâhın çizdiği dairesel yörüngedeki sapmaları kaydeder. Bu veriler, servo ve geometrik hataların türünü, büyüklüğünü ve yönünü belirlemek için analiz edilir.
- Backlash (boşluk): Vida ve dişli boşluklarından kaynaklanır.
- Servo kazanç farkı: X ve Y eksenlerinin eşzamanlı hareket hataları.
- Skalalama hatası: Eksen hareket mesafesinde orantısızlık.
- Reversal spike: Yön değişiminde servo tepkisinde anlık sapma.

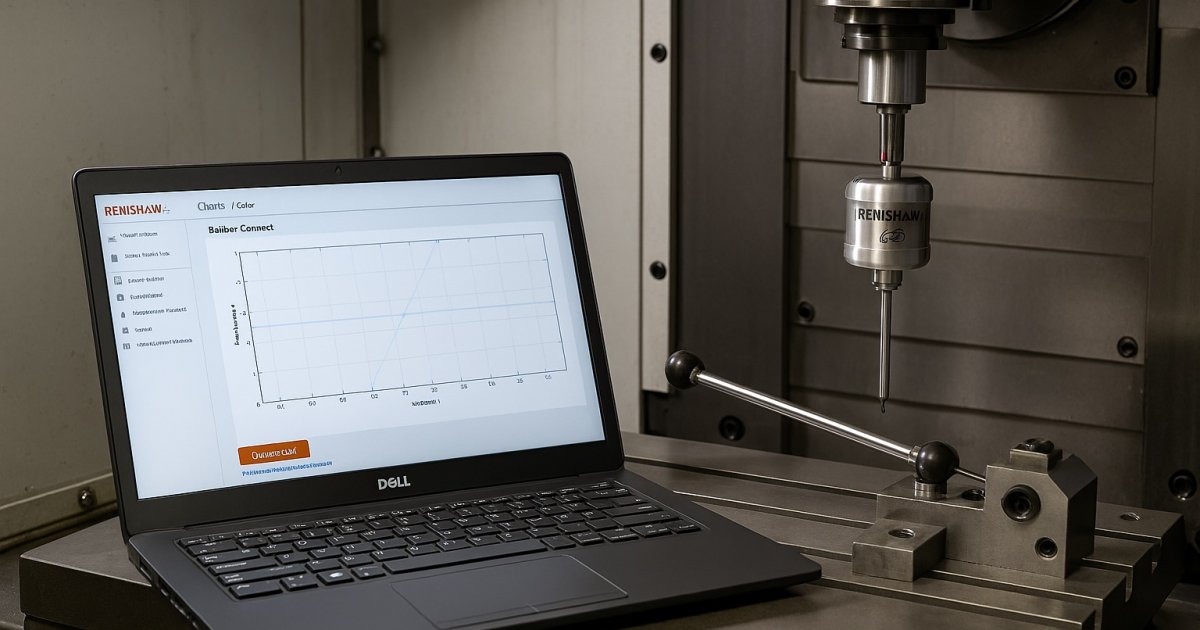

Renishaw QC20-W Ballbar Sistemi
Renishaw QC20-W, kablosuz veri iletimiyle tezgâh içinde güvenli ölçüm yapılmasını sağlar. Sistem, 150 mm – 300 mm – 600 mm test çaplarında kullanılabilir. Ölçüm sonuçları Ballbar 20 yazılımında grafiksel olarak değerlendirilir.
- Dairesellik hatası eğrileri,
- ISO 230-4 uyumlu raporlama,
- Makine performans geçmişi karşılaştırması,
- Öncesi/sonrası kalibrasyon fark analizi.
Emka CNC Ballbar Ölçüm Süreci
Emka CNC® teknik ekibi, ballbar testi sonrası verileri analiz eder, servo tuning ve backlash optimizasyonu uygular. Gerekirse kompanzasyon tabloları yüklenir, böylece makine nominal hassasiyetine döner. Her ölçüm sonunda, ayrıntılı rapor müşteriye PDF formatında sunulur.
Avantajlar
- Üretim öncesi makine doğrulama,
- Bakım sonrası performans değerlendirmesi,
- Yeni makine kabul testleri (Acceptance Test),
- Hataların erken tespitiyle zaman tasarrufu.
