Okuma MU Serisi Kalibrasyon Rehberi
Özet: MU serisinde kalibrasyon adımları: seviyeleme & termal denge → spindle/tabla geometrisi → ISO 230-2 lazer ölçüm → ISO 230-4 ballbar testleri → OSP P kontrol telafi tabloları & Thermo-Friendly ayarları → test parçası & raporlama.
1) Seviyeleme & Termal Denge
- Makine gövdesinde burulma (twist) kontrol edilmeli; X/Y yönünde hassas seviye sağlanmalı.
- Makine, spindle ve eksenler ısındırılmalı; stabil termal koşullarda ölçüme geçilmeli.
- Thermo-Friendly yapı önemli: OSP kontrol bu ısıl sapmaları izler ve telafi tabloları oluşturur.
2) Spindle ve Tabla Geometri Kontrolleri
- Spindle sweep testi yapılmalı; tabla üzerinde dairesel hareketle T.I.R. ölçümleri alınmalı.
- Tabla düzlemselliği ve diklik kontrolü yapılmalı; sapmalar mekanik ayarlarla düzeltilmeli.

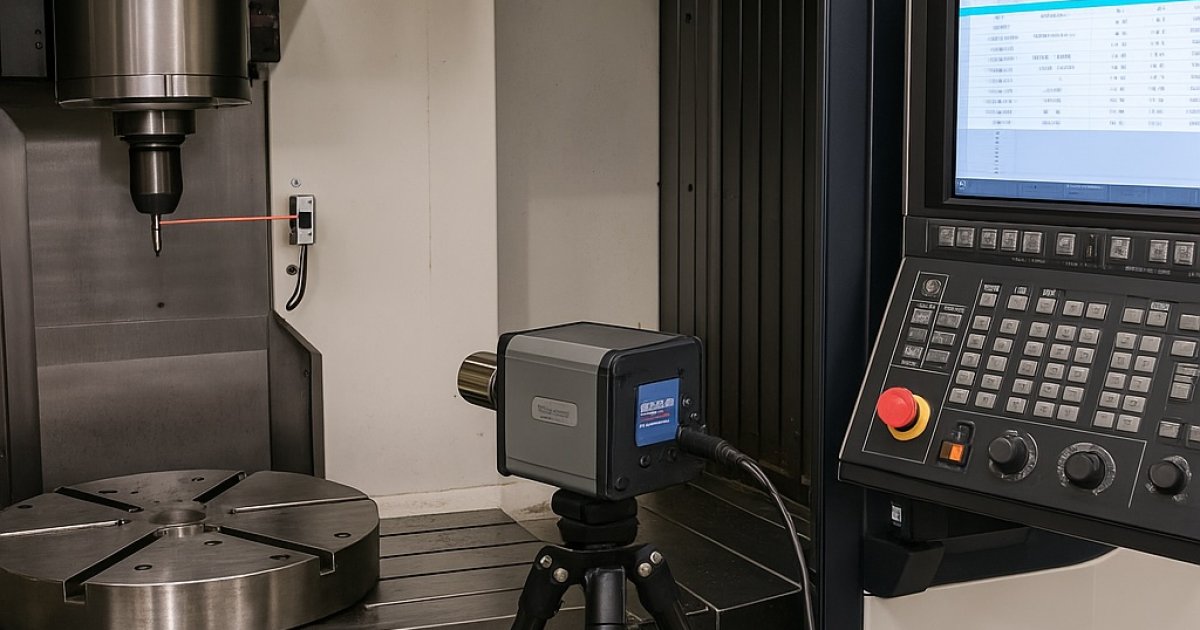

3) ISO 230-2 Lazer İnterferometre (Lineer Doğruluk)
Ölçüm
- X, Y, Z eksenlerinde ileri/geri çok nokta ölçüm gerçekleştirilir; kırılma indisi düzeltmeleri uygulanır.
Telafi
- Hata eğrileri OSP P kontrol sistemi içinde pitch error tablolarına işlenir.
- Telafi sonrası doğrulama koşusu çalıştırılır ve sonuçlar raporlanır.
4) ISO 230-4 Ballbar Testi
- Çeşitli düzlemlerde saat yönü/tersi dairesel interpolasyon çevrimleri; RMS, dörtgenlik, histerezis ve backlash değerleri analiz edilir.
- Farklı ilerleme değerlerinde tekrar testleriyle farklı hata bileşenleri ayrıştırılır.
5) OSP P Kontrol Telafi & Thermo-Friendly Ayarları
- Okuma’nın OSP P kontrolü, pitch error tablolarını otomatik olarak uygular ve volumetrik telafi sunar.
- Thermo-Friendly konsept, uzun çevrimlerde ısıl deformasyonu izler ve telafi eder.
6) Test Parçası & Raporlama
- Delik, yüzey ve çok yönlü detay içeren parça işlenip, prob ya da CMM ile ölçülür; nominal farklar raporlanır.
- Kalibrasyon seti (ölçümler, telafi tabloları, rapor) arşivlenir.
