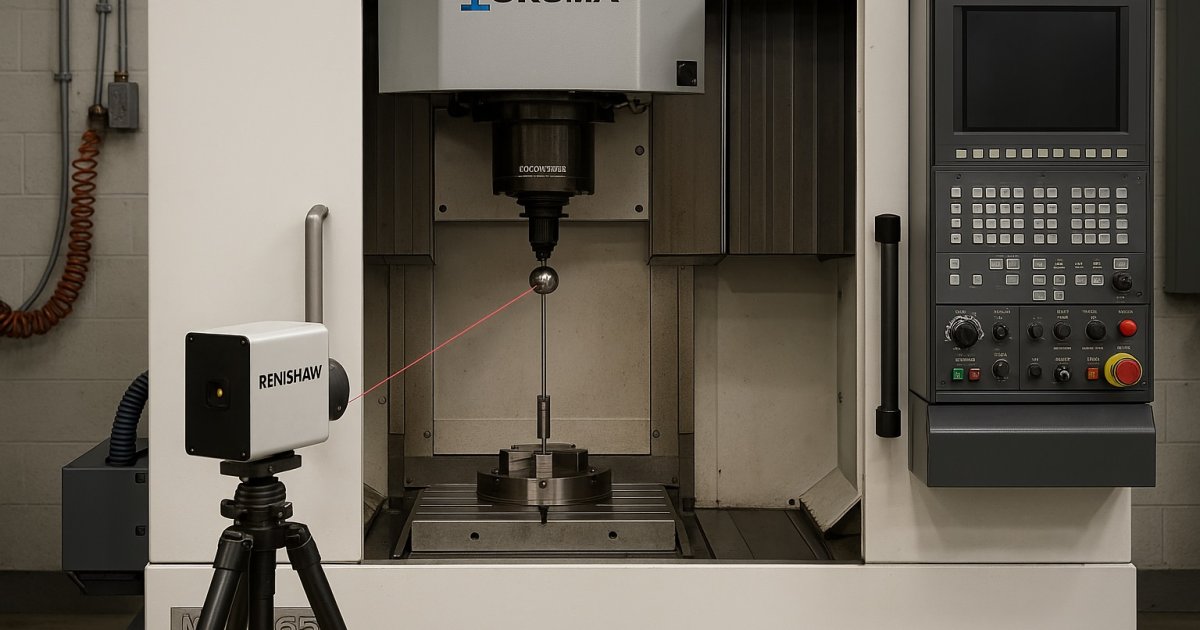

Okuma MB / MB-V Kalibrasyon Rehberi
Özet: Bu rehber, MB/MB-V serisinde doğruluğun korunması için seviyeleme → spindle/tabla geometrisi → ISO 230-2 lazer interferometre → ISO 230-4 ballbar → OSP telafi tabloları → Thermo-Friendly Concept ve SERVONAVI ayarları → test parçası & rapor akışını açıklar.
1) Seviyeleme, Rijitlik ve Termal Denge
- Seviyeleme: Gövde burulması (twist) giderilmeden ölçüme başlamayın; X-Y yönlerinde hassas seviye sağlayın.
- Termal stabilizasyon: Spindle/eksen ısındırma çevrimi tamamlanmadan ballbar/lazer ölçümü yapmayın.
- Thermo-Friendly Concept: Makinenin ısıl davranışı OSP üzerinde izlenir ve otomatik telafiye esas oluşturur.
2) Spindle ve Tabla Geometrisi
- Spindle sweep: Endikatörle tabla üzerinde dairesel süpürme; T.I.R. limit dışındaysa seviye/arayüz kontrolü.
- Tabla düzlemselliği & diklik: X/Y hareketlerinde düzlemsellik ve Z’ye diklik kontrol edilir; gerekiyorsa mekanik düzeltme.
3) ISO 230-2 Lazer Interferometre (Lineer Doğruluk)
Ölçüm
- X-Y-Z eksenlerinde ileri/geri çok noktalı ölçüm; sıcaklık/basınç/nem (kırılma indisi) düzeltmesi uygulanır.
- Tekrarlanabilirlik ve çift yön sapmaları analiz edilir.
Telafi
- Hata eğrileri OSP’deki pitch error compensation tablolarına işlenir.
- Telafi sonrası kısa doğrulama koşusu ve rapor alınır.
4) ISO 230-4 Ballbar (Dairesel Kontur)
- XY düzleminde saat yönü/tersi çevrimler; RMS, dörtgenlik, histerezis, backlash değerlendirilir.
- Farklı ilerlemelerde tekrar koşuları; servo/ölçek/linearite bileşenlerini ayırmaya yardımcı olur.
5) OSP Tabanlı Telafiler ve Akıllı Fonksiyonlar
- Thermo-Friendly Concept: Uzun çevrimlerde ısıl sapmaları öngörüp denetleyen telafi mimarisi.
- SERVONAVI: Ters tepme/kafes geçişlerinde “Reversal Spike Auto Adjustment” ve yüzey ince ayarı ile iz bırakma ve titreşimi azaltma.
- Volumetrik iyileştirme: Ballbar/lazer verileriyle telafi tablolarını güncelleyin; düzenli periyotlarla yineleyin.
6) Test Parçası, Raporlama ve Periyotlar
| Adım | Öneri | Amaç |
|---|---|---|
| Seviye & termal denge | Aylık / kurulum-çarpışma sonrası | Geometri kararlılığı |
| Ballbar (ISO 230-4) | 3–6 ay | Kontur performansı |
| Lazer (ISO 230-2) | 6–12 ay | Lineer doğruluk |
| SERVONAVI ince ayarı | Bakım sonrası / yüzey kalitesi gereklerinde | Yüzey & titreşim |
| Test parçası + CMM/prob | Telafi sonrası | Son doğrulama |
