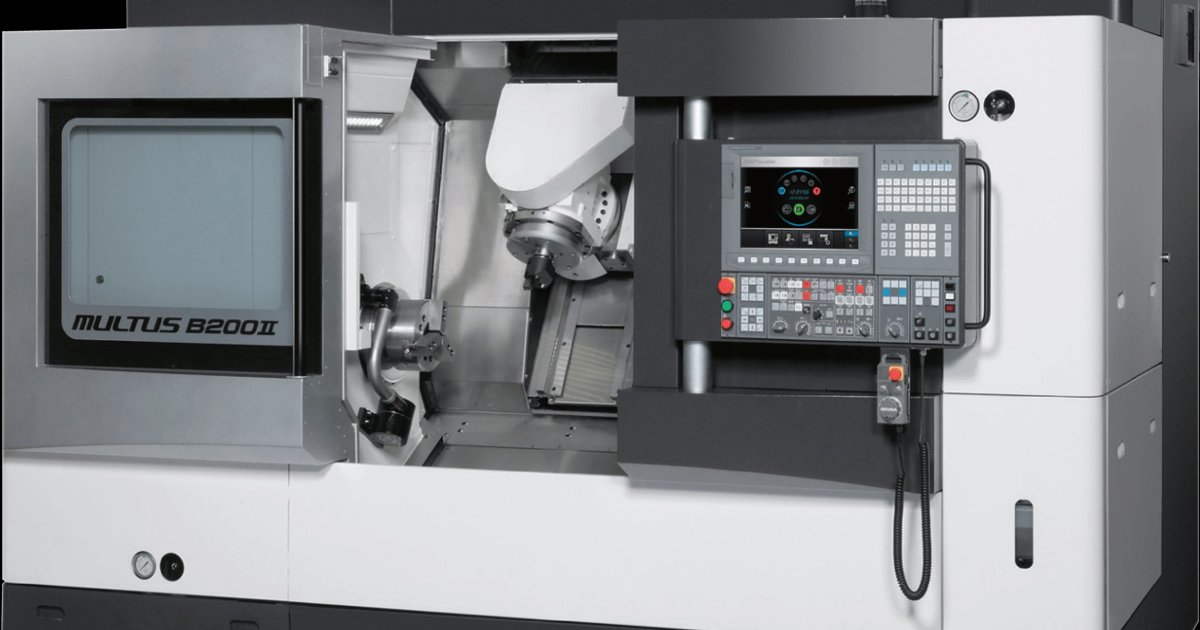

Okuma LB / LU / MULTUS Kalibrasyonu
Özet: Bu içerikte, Okuma LB, LU ve MULTUS makinelerinde sert toleransları korumak için yapılan kalibrasyon akışı: seviyeleme & termal kararlılık → spindle/tabla geometrisi ölçümleri → ISO 230 lazer & ballbar testleri → OSP telafi tabloları ve Thermo-Friendly ayarları → test parçası & rapor doğrulaması.
1) Seviyeleme & Termal Kararlılık
- Gövde burulması (twist) giderilir; makine ayakları hassas seviyeye getirilir.
- Spindle ve eksenler için ısınma çevrimi yapılır; ölçümler termal kararlılık sonrası alınır.
- Termal sensör verileri, çevrim öncesi ve sonrası karşılaştırılarak drift analizi yapılır.
2) Spindle & Tabla Geometri Ölçümleri
- Spindle sweep testi ile tabla üzerinde dairesel ölçümler yapılır; T.I.R. değerleri değerlendirilir.
- Tabla düzlemselliği, diklik ve paralellik kontrolleri yapılır; sapmalar mekanik ayarlarla düzeltilir.
3) ISO 230-2 Lazer İnterferometre Ölçümü & Telafi
Ölçüm
- X, Y, Z eksenlerinde ileri/geri çok nokta ölçümler yapılır; kırılma indisi düzeltmeleri uygulanır.
Telafi
- Hata eğrileri OSP kontrol sistemi içinde pitch error tablolarına işlenir.
- Parametre güncellemesi sonrası kısa doğrulama koşuları yapılır.
4) ISO 230-4 Ballbar Testi
- Çeşitli düzlemlerde (ör. XY, XZ) dairesel interpolasyon testleri yapılır; RMS, histerezis, dörtgenlik, backlash analizleri yapılır.
- Farklı ilerleme hızlarında yeniden test ile bileşenlere ayıklama yapılır.
5) OSP Telafi Sistemleri & Thermo-Friendly Özellikleri
- OSP kontrol sistemi, telafi tablolarını otomatik olarak uygular ve volumetrik düzeltmeleri destekler.
- Thermo-Friendly tasarım, uzun çevrimlerde ısıl deformasyonları izler ve düzeltme imkânı sağlar.
6) Test Parçası & Doğrulama
- Delik, düzlem, yüzey ve karma özellik içeren test parçası işlenip prob / CMM ile ölçülmeli; nominal farklar analiz edilmelidir.
- Kalibrasyon parametreleri, telafi tabloları ve ölçüm raporları arşivlenmelidir.
