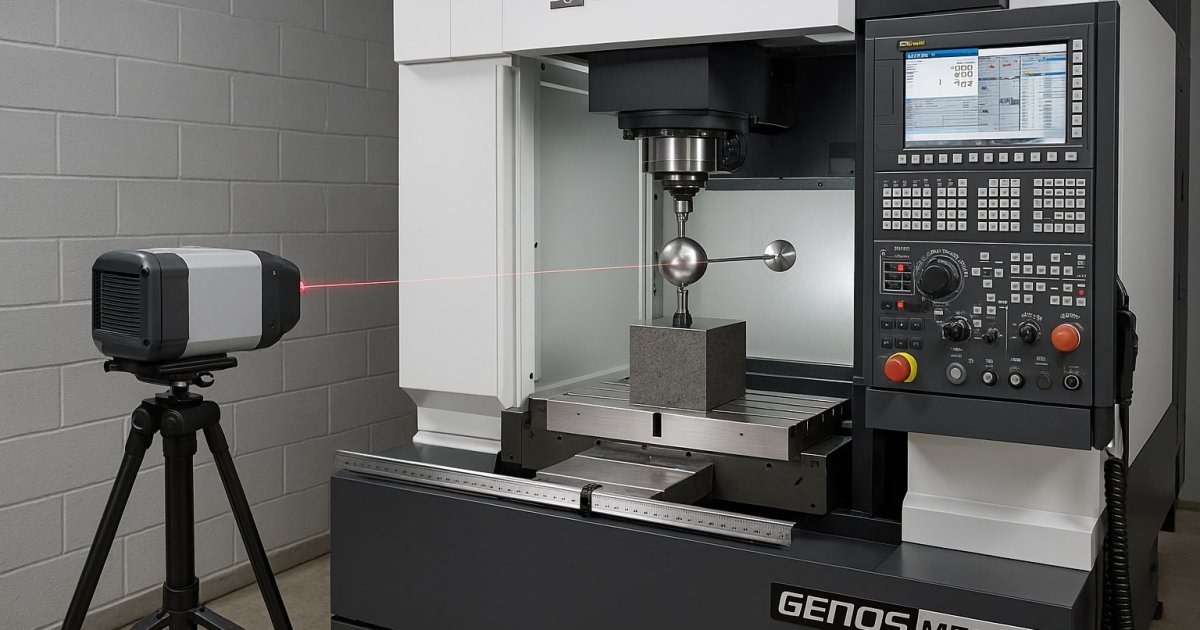

Okuma GENOS M / L Kalibrasyonu
Özet: Bu yazıda, GENOS M / L serisi makinelerde hassasliği korumak için uygulanan adımlar: seviyeleme & termal sabitleme, spindle/tabla geometri kontrolü, ISO 230 lazer & ballbar testleri, OSP telafi sistemleri, Thermo-Friendly konsepti ve test parçası ile doğrulama.
1) Seviyeleme ve Termal Sabitleme
- Gövde burulması giderilmeli; X/Y eksenlerinde hassas seviye ayarı yapılmalı.
- Spindle / eksen ısındırma döngüsü uygulandıktan sonra ölçüm alınmalı.
- Termal sensör verileri izlenmeli; ısıl deformasyon değerlendirilerek uygun zaman penceresinde ölçümler yapılmalı.
2) Spindle & Tabla Geometri Kontrolü
- Spindle sweep testi ile T.I.R. kontrolü yapılmalı; sapma varsa yüzey arayüzü ve seviyeleme yeniden gözden geçirilmeli.
- Tabla düzlemselliği, diklik ve eksen paralelliği kontrol edilmeli; gerekirse shim ve mekanik düzeltmeler uygulanmalı.
3) ISO 230-2 Lazer İnterferometre Ölçümü & Telafi
Ölçüm
- X / Y / Z eksenlerinde ileri/geri çok nokta ölçüm yapılmalı; kırılma indisi düzeltmelerine dikkat edilmeli.
Telafi
- Hata eğrileri OSP P kontrol içinde pitch error tablolarına işlenmeli.
- Parametre güncellemesi sonrası kısa doğrulama çalıştırılmalı.
4) ISO 230-4 Ballbar Testi
- XY (ve uygun diğer düzlemler) doğrultusunda dairesel kontur testleri; RMS, histerezis, dörtgenlik ve backlash analizleri.
- Farklı ilerleme değerinde test tekrarları, servo/ölçek/diklik sapmalarını ayrıştırmayı sağlar.
5) OSP Telafi Sistemleri & Thermo-Friendly
- OSP P kontrol sistemi, pitch error tablolarını uygular ve volumetrik telafiyi destekler.
- Thermo-Friendly konsepti, uzun çevrimlerde ısıl deformasyonu izleyerek otomatik düzeltme imkânı verir.
6) Test Parçası ve Doğrulama
- Çok yüzeyli test parçası işlenerek prob / CMM ile ölçülmeli; nominal ile farklar raporlanmalı.
- Kalibrasyon değerleri, telafi tabloları ve ölçüm raporları arşivlenmeli.
