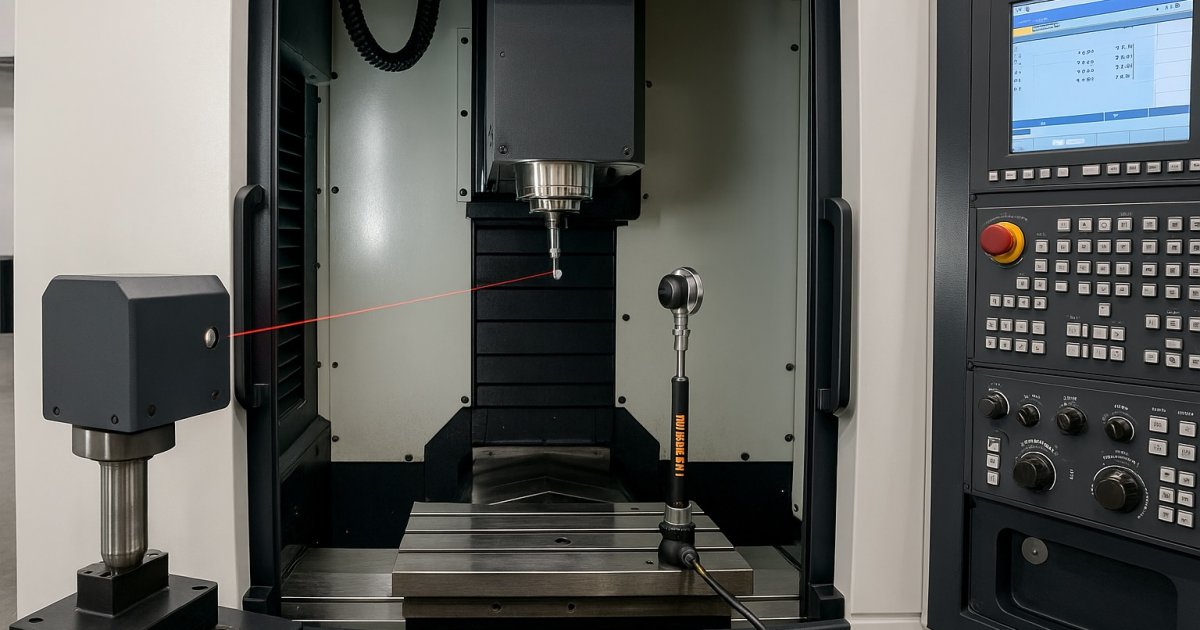

Mazak VCN/VTC Kalibrasyonuna Kapsamlı Rehber

Özet: Bu rehber; VCN/VTC serisi dik işleme merkezlerinde kabul/periodik doğrulama akışını anlatır: seviyeleme → mil ısındırma → ballbar analizi → lazer interferometre ile lineer ölçüm → Pitch Error Compensation (PEC) tablosu güncelleme → (varsa) döner eksen referans/merkez ayarı → prob doğrulaması. ISO 230 metotları esas alınmıştır. [oai_citation:0‡ISO](https://www.iso.org/standard/55295.html)

1) Önkoşullar: Ortam ve Hazırlık

• 20 °C referans sıcaklık ve termal denge; ölçüm öncesi mil ve eksen ısındırma çevrimi uygulayın. ISO 230-3 yaklaşımıyla termal etkileri azaltın. [oai_citation:1‡Iteh Standarts](https://cdn.standards.iteh.ai/samples/55295/d776741d835544ee85a46c6a55e55719/ISO-230-2-2014.pdf)
• Seviyeleme: Makine ayaklarını üretici toleranslarına göre kontrol edin; sapma varsa ballbar/lazer sonuçlarını yanıltır. (Mazak bakım kılavuzları) [oai_citation:2‡douglasrudd.com](https://douglasrudd.com/manuals/Mazak%20VTC-200-300-Maintenance.pdf)
• Veri yedekleme: Parametre/kompanzasyon tablolarını yedekleyin (Smooth/MATRIX parametre listeleri, DNC bitleriyle pitch komp. yükleme seçenekleri). [oai_citation:3‡quagmirerepair.com](https://quagmirerepair.com/files/mazak/D5_M640T_Parameter_H734SA0033E.pdf?srsltid=AfmBOoqHnrvfAgnQkemkT4IS2fr3Ub7lLl2svl7YK70j-5rDlyRWYL96)

2) Ballbar Analizi (Hızlı Sağlık Kontrolü)

Renishaw QC20-W ile XY (gerekirse YZ/ZX) düzlemlerinde dairesel test yapın; backlash, servo kazanç, ölçek ve diklik hatalarını dakikalar içinde teşhis eder. Ballbar 20 yazılımı tek programla 3 düzlem hacimsel testi de destekler. [oai_citation:4‡Renishaw](https://www.renishaw.com/en/ballbar-testing-explained--6818?srsltid=AfmBOorUtZcvMf75K68ntxgakMoIguVyzDQly20QG7qen2JutoDZICqM)

3) Lazer Interferometre ile Lineer Eksen Ölçümü

ISO 230-2’ye göre X-Y-Z eksenlerinde ileri/geri çok noktalı konumlama testi uygulayın; ölçülen hata eğrilerini skala/kompanzasyon için temel alın. [oai_citation:8‡ISO](https://www.iso.org/standard/55295.html)

• Hava sıcaklığı, basınç ve nem sensörleriyle kırılma indisi düzeltmesi yapın; histerezis için çift yönlü tekrar koşuları uygulayın. [oai_citation:9‡Iteh Standarts](https://cdn.standards.iteh.ai/samples/55295/d776741d835544ee85a46c6a55e55719/ISO-230-2-2014.pdf)
• Her eksen için eşit aralıklı ölçüm noktaları (metre başına ≥5) yeterli örnekleme sağlar. [oai_citation:10‡Iteh Standarts](https://cdn.standards.iteh.ai/samples/55295/d776741d835544ee85a46c6a55e55719/ISO-230-2-2014.pdf

4) Pitch Error Compensation (PEC) Tablosu Güncelleme

Mazak kontrolünde PEC, lineer konum hatasını tabloyla telafi eder. Smooth/MATRIX ailesinde “machine diagnosis/version” ekranı üzerinden şifreyle erişip tabloyu düzenleme yaygın bir iş akışıdır. Örnek erişim adımları ve (1131) şifre bilgisi üçüncü taraf Mazak destek notlarında yer alır. [oai_citation:11‡cncmakers.com](https://cncmakers.com/cnc/Tech_Support/pitch-error-compensation-on-Mazak.html)

5) (VTC için) Döner Eksen Referansı ve Düzlem Doğrulama

VTC’lerdeki döner tabla/eksenlerde (B/C) merkez/offset parametreleri yanlışsa 90° düzlem işlerinde Z/X kaymaları görülebilir; operatör tecrübeleri ve servis uygulamaları bu durumda parametre kontrolü ve yeniden merkezlemenin şart olduğunu gösterir. [oai_citation:14‡Practical Machinist](https://www.practicalmachinist.com/forum/threads/mazak-5-axis-vtc800-working-on-90-deg-plane-issue.411382/)

6) Prob (İç-tezgâh) Doğrulaması

• Ballbar/PEC sonrası iş parçası probu ile referans mastar unsur ölçümü yaparak gerçek parça üzerindeki etkileri doğrulayın.
• Plan: XY dairesel cep ve düzlem taraması; önceki ölçümlerle farkları karşılaştırın.

Önerilen Periyot ve Kontrol Listesi

Sorun Giderme İpuçları

• Ballbar iyi, parça kötü: PEC tablosunda birim/adım hatası veya backlash mekanik kaynaklı olabilir (somun/ön yük). [oai_citation:20‡Renishaw](https://www.renishaw.com/en/ballbar-testing-explained--6818?srsltid=AfmBOorUtZcvMf75K68ntxgakMoIguVyzDQly20QG7qen2JutoDZICqM)
• 90° düzlemde Z hatası (VTC): B ekseni sıfır ve düzlem dönüş merkez parametreleri yeniden ölçülmeli. [oai_citation:21‡Practical Machinist](https://www.practicalmachinist.com/forum/threads/mazak-5-axis-vtc800-working-on-90-deg-plane-issue.411382)
• Kalibrasyon sonrası düzelme yok: Parametre yaz/okuma (DNC25 bitleri) ve reset akışını gözden geçirin. [oai_citation:22‡quagmirerepair.com](https://quagmirerepair.com/files/mazak/D5_M640T_Parameter_H734SA0033E.pdf?srsltid=AfmBOoqHnrvfAgnQkemkT4IS2fr3Ub7lLl2svl7YK70j-5rDlyRWYL96)

Kaynaklar

• ISO 230-2 doğrusal konumlama; 2014 baskısı ve genel açıklamalar. [oai_citation:23‡ISO](https://www.iso.org/standard/55295.html)
• Renishaw QC20-W: test prensipleri, 3 düzlem tek program hacimsel test notu. [oai_citation:24‡Renishaw](https://www.renishaw.com/en/ballbar-testing-explained--6818?srsltid=AfmBOorUtZcvMf75K68ntxgakMoIguVyzDQly20QG7qen2JutoDZICqM&)
• Mazak VTC bakım kılavuzu örneği (seviye/temizlik vb.). [oai_citation:25‡douglasrudd.com](https://douglasrudd.com/manuals/Mazak%20VTC-200-300-Maintenance.pdf)
• Mazak pitch error compensation erişimi/şifre ve tablo alanları (Smooth/Matrix). [oai_citation:26‡cncmakers.com](https://cncmakers.com/cnc/Tech_Support/pitch-error-compensation-on-Mazak.html)
• Ballbar yorum ve örnek uygulama (Haas prosedürü, cihaz aynıdır). [oai_citation:27‡haascnc.com](https://www.haascnc.com/service/troubleshooting-and-how-to/how-to/ballbar---qc20-w---analysis.html?utm_source=chatgpt.com)
