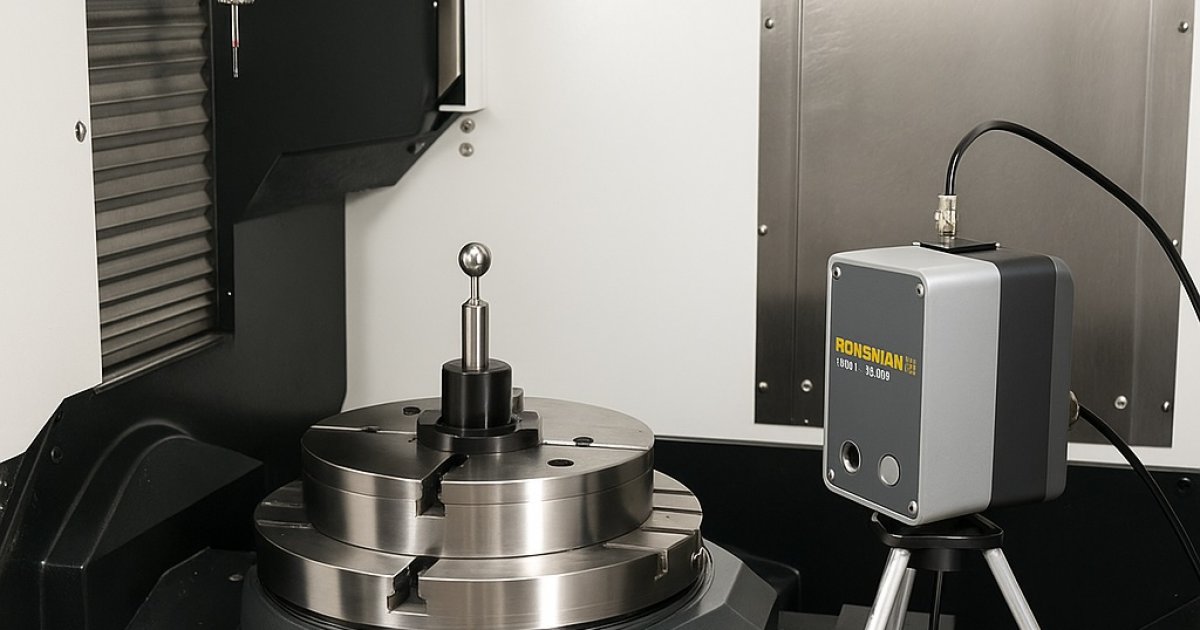

Mazak VARIAXIS 5-Eksen Kalibrasyonu: Adım Adım Rehber
Özet: Bu rehber, VARIAXIS ailesinde yüksek doğruluk için önerilen kalibrasyon akışını anlatır: seviyeleme & termal denge → MAZA-CHECK ile A/C merkez (center of rotation) telafisi → AxiSet™ Check-Up ile pivot kontrolü → ISO 230-2/-4 ve ISO 10791-6 testleri → TCP (G43.4) doğrulaması. Mazak’ın MAZA-CHECK fonksiyonu, A ve C eksenlerinin dönüş merkezlerinin ölçülüp otomatik telafi edilmesini destekler. [oai_citation:0‡mazak.com](https://www.mazak.com/us-en/products/variaxis-i/)
1) Ön Hazırlık: Seviyeleme ve Termal Denge
- Seviyeleme: Makine ayakları üretici toleransında olmalı; aksi hâlde A/C eksen merkez ölçümü sapar (Mazak bakım dokümanları ve ürün notları). [oai_citation:1‡A.W. Miller](https://awmiller.com/wp-content/uploads/info/Mazak/low_VARIAXIS_i-Series_with_SMOOTHX.pdf)
- Termal denge: ISO 230-3 yaklaşımına uygun şekilde mil/eksen ısındırma çevrimi uygulayın; sıcaklık kaydedin. Lineer testlerden önce ortamı 20 °C’ye yaklaştırın. [oai_citation:2‡Iteh Standarts](https://cdn.standards.iteh.ai/samples/55295/d776741d835544ee85a46c6a55e55719/ISO-230-2-2014.pdf)
- Yedekleme: Parametreler, offset/kompanzasyon tabloları ve varsa önceki merkez telafisi değerlerini dışa alın (SmoothX/MATRIX). [oai_citation:3‡A.W. Miller](https://awmiller.com/wp-content/uploads/info/Mazak/low_VARIAXIS_i-Series_with_SMOOTHX.pdf)
2) MAZA-CHECK ile 5-Eksen Kalibrasyon (A/C Merkez Ölçümü)
Mazak’ın High-accuracy 5-axis calibration özelliği (MAZA-CHECK), A ve C eksenlerinin center of rotation konumlarını otomatik ölçüp telafi edebilir. SmoothX arayüzünde operatörü yönlendiren ekranlar bulunur. Bu adım, 5-eksen simultane işleme öncesi temel kinematik hizalamadır. [oai_citation:4‡mazak.com](https://www.mazak.com/us-en/products/variaxis-i/?utm_source=chatgpt.com)
Örnek akış
- Makine probunu/artefaktı kurun; Mazak arayüzünden MAZA-CHECK sihirbazını başlatın. [oai_citation:5‡A.W. Miller](https://awmiller.com/wp-content/uploads/info/Mazak/low_VARIAXIS_i-Series_with_SMOOTHX.pdf)
- Sistemin istediği yönlerde A/C döndürmeleri ve prob temas ölçümlerini tamamlayın.
- Hesaplanan rotary pivot/center offset’leri otomatik olarak kompanzasyona yazılır.
3) AxiSet™ Check-Up ile Pivot Noktası Doğrulaması
Renishaw AxiSet™ Check-Up; 5-eksen tezgâhlarda rotary pivot noktalarını hızlı ve tekrarlanabilir biçimde belirlemek için makro yazılım + artefakt + PC analizinden oluşur. VARIAXIS ile doğrudan uyumludur; sonuçlar Excel raporlarıyla trendlenir. MAZA-CHECK sonrası doğrulama ve düzenli sağlık taraması için idealdir. [oai_citation:6‡Renishaw](https://www.renishaw.com/en/axiset-check-up--11353?srsltid=AfmBOor7oxHKaepqyhsCa5YfcOyq_EdzYPCvgbmogjhsHRGMBIR3eITT)
4) ISO 230 & ISO 10791 Testleriyle Makine Performansının Doğrulanması
- Lineer konumlama (ISO 230-2): X-Y-Z’de ileri/geri çok noktalı ölçümler; step-gauge/laser interferometre ile pozisyon doğruluğu ve tekrarlanabilirlik doğrulanır. [oai_citation:7‡Iteh Standarts](https://cdn.standards.iteh.ai/samples/55295/d776741d835544ee85a46c6a55e55719/ISO-230-2-2014.pdf)
- Dairesel kontur (ISO 230-4): 2 eksen eşzamanlı kontur performansı, çift yönlü daire hatalarıyla değerlendirilir (ballbar/KGM). [oai_citation:8‡Iteh Standarts](https://cdn.standards.iteh.ai/samples/79155/bc7fae735b584f89976fa7a62c28eb73/ISO-230-4-2022.pd)
- ISO 10791-6 (K-testleri): Doğrusal/circular/çok eksenli interpolasyon testleri; 5-eksen kinematiğe uygun çevrimlerle hız ve geçiş davranışlarını sınar. [oai_citation:9‡Iteh Standarts](https://cdn.standards.iteh.ai/samples/46440/d3c0bea9a4e540519bd440e6dd8b6ecf/ISO-10791-6-2014.pdf)
5) TCP (Tool Center Point) ve Kontrol Fonksiyonları
5-eksen programlamada TCP (ör. G43.4) ile takım ucunun uzayda sabitlenmesi; iş parçası/eksensel dönüşlerden bağımsız düzgün takım yolu sağlar. SmoothX/Matrix seçenek paketlerinde TCP/High-speed smoothing gibi fonksiyonlar bulunur. [oai_citation:10‡eMastercam.com](https://www.emastercam.com/forums/topic/72830-variaxis-i-700-control-option)
6) Son Doğrulama ve Raporlama
- MAZA-CHECK ve/veya AxiSet™ sonuçlarını saklayın; tolerans dışı trend varsa mekanik/servo incelemeye yönelin. [oai_citation:11‡Renishaw](https://www.renishaw.com/en/axiset-check-up--11353?srsltid=AfmBOor7oxHKaepqyhsCa5YfcOyq_EdzYPCvgbmogjhsHRGMBIR3eITT)
- ISO 230-2/-4 ve ISO 10791-6 raporlarını; tarih, ortam, parametre seti ve kompanzasyon durumuyla arşivleyin. [oai_citation:12‡Iteh Standarts](https://cdn.standards.iteh.ai/samples/55295/d776741d835544ee85a46c6a55e55719/ISO-230-2-2014.pdf
Önerilen Periyotlar
| Adım | Periyot | Amaç |
|---|---|---|
| MAZA-CHECK merkez ölçümü | Kurulum/çarpışma sonrası + 6-12 ay | A/C merkez telafisi |
| AxiSet™ sağlık kontrolü | 3-6 ay | Pivot noktası trendi |
| ISO 230-2 lineer test | 6-12 ay | Konumlama doğruluğu |
| ISO 230-4/10791-6 kontur | 6-12 ay | Contouring/interpolasyon doğrulaması |
Pratik İpuçları
- MAZA-CHECK/AxiSet™ öncesi seviye ve termal dengeyi mutlaka sağlayın. [oai_citation:13‡Iteh Standarts](https://cdn.standards.iteh.ai/samples/55295/d776741d835544ee85a46c6a55e55719/ISO-230-2-2014.pdf)
- Merkez değerleri değiştiyse, CAM postunda kullanılan center of rotation parametreleriyle uyumu kontrol edin. [oai_citation:14‡Practical Machinist](https://www.practicalmachinist.com/forum/threads/whats-everyones-preferred-method-of-verifying-5-axis-kinematic-rotation-point.424064/page-4)
- TCP aktifken (G43.4) ilk parça denemesinde low-risk toolpath ve dry-run kullanın. [oai_citation:15‡eMastercam.com](https://www.emastercam.com/forums/topic/72830-variaxis-i-700-control-option/?utm_source=chatgpt.com)
