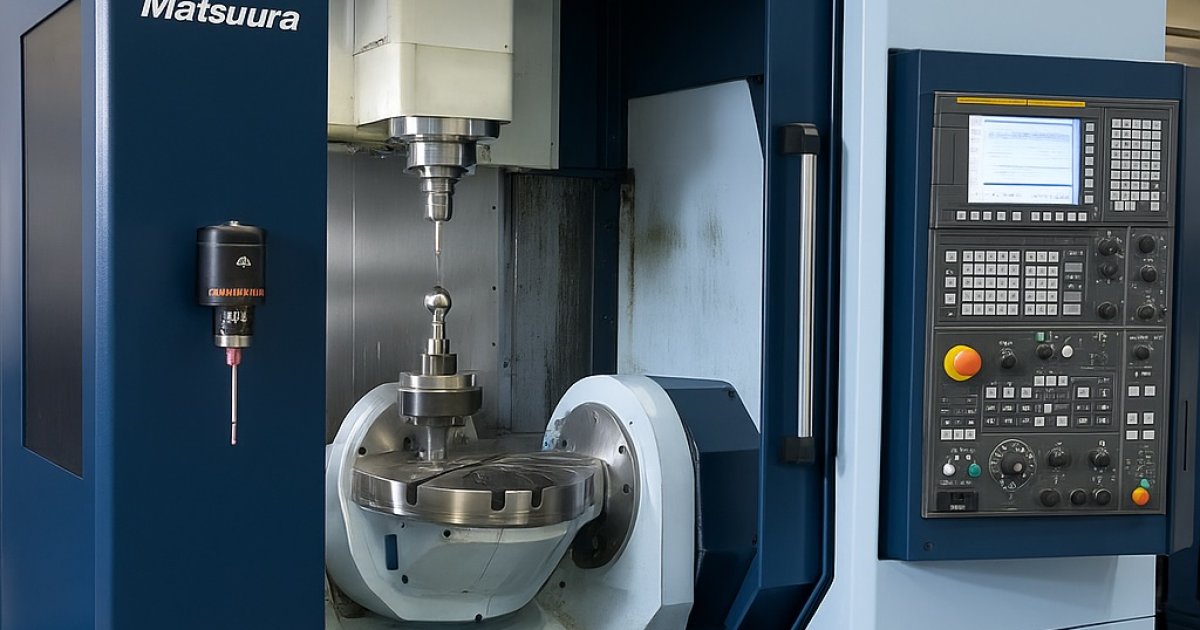

Matsuura MX/MAM Renishaw CNC Kalibrasyonu
Özet: MX (tek tabla 5 eksen) ve MAM72 (paletli, kesintisiz üretim) makinelerinde seviyeleme & termal denge → spindle sweep & geometri → Renishaw XL-80 (ISO 230-2) → QC20-W ballbar (ISO 230-4) → (MAM72’de) XR20-W/AxiSet rotary → probing & telafiler → test parçası & raporlama akışı uygulanır.
1) Ortam, Seviyeleme ve Termal Denge
- Seviyeleme: Makine ayaklarıyla gövde burulması (twist) giderilir; MX’te tek tabla, MAM72’de palet düzlemi referans alınır.
- Isındırma: Spindle/eksen warm-up çevrimleri tamamlanır; sıcaklık-basınç-nem kayıt edilir (lazer için kırılma indisi düzeltmeleri).
- Seri notları: MX, yüksek rijitlikli tek tabla 5 eksen; MAM72, palet/tool seçenekleriyle 72 saate kadar kesintisiz üretim kabiliyetine sahiptir.
2) Spindle Sweep ve Geometri
- Endikatör/prob ile tablaya ~Ø200–300 mm dairesel süpürme (T.I.R.).
- Düzlemsellik, Z’ye diklik, X-Y paralelliği; MAM72’de trunnion/palet eksenleme ve merkezleme/pivot kontrolü.
3) Renishaw XL-80 (ISO 230-2 Lineer)
- X-Y-Z eksenlerinde ileri/geri çok noktalı koşular; düşük ve işleme hızına yakın hızlarda seri ölçüm.
- XC-80 çevresel kompanzasyon ile T/P/Nem düzeltmeleri; hata eğrileri pitch error tablolarına işlenir, kısa doğrulama koşusu yapılır.
4) Renishaw QC20-W (ISO 230-4 Kontur)
- XY (gerektiğinde XZ/ZY) düzlemlerinde saat yönü/tersi dairesel testler.
- RMS, dörtgenlik, histerezis, backlash analizi; farklı feed’lerde tekrar testleri ile servo/ölçek/diklik bileşenlerinin ayrıştırılması.
5) Rotary (MAM72 gibi 4./5. eksenli yapı): XR20-W & AxiSet
- Döner eksen konum doğruluğu ±1 arc-s sınıfında ölçülür; pivot ve merkezleme hataları tespit edilerek kinematik/volumetrik telafiler güncellenir.
- AxiSet Check-Up ile çok eksenli hizalama/pivot parametreleri hızlıca değerlendirilir.
6) Probing, Telafiler ve Test Parçası
- Probing: İş/takım probu (stylus çap/uzunluk, Z ofset) kalibre edilir; test kesimi ile doğrulanır.
- Telafiler: Lineer/volumetrik tablolar ve (varsa) termal kompanzasyon etkinleştirilir.
- Test parçası: Delik-yüzey-cep içeren karma parça prob/CMM ile ölçülür; nominal farklar raporlanır.
7) Periyot Planı
| Adım | Periyot | Amaç |
|---|---|---|
| Seviye & termal denge | Aylık / müdahale sonrası | Geometri stabilitesi |
| Ballbar (ISO 230-4) | 3–6 ay | Kontur performansı |
| Lazer (ISO 230-2) | 6–12 ay | Lineer doğruluk |
| Rotary (XR20-W/AxiSet) | Bakım/çarpışma sonrası | Döner eksen doğruluğu |
| Probing | 6–12 ay | Ölçüm güvenilirliği |
