Lazer Kalibrasyon ve Ballbar Testi Hakkında Sıkça Sorulan Sorular
Lazer kalibrasyon ve ballbar testleri, CNC tezgâhların geometrik ve dinamik performansını ölçmek için kullanılan iki temel metottur. Bu işlemler, üretim doğruluğunu artırmak, hataları önceden tespit etmek ve bakım planlarını optimize etmek için uygulanır.

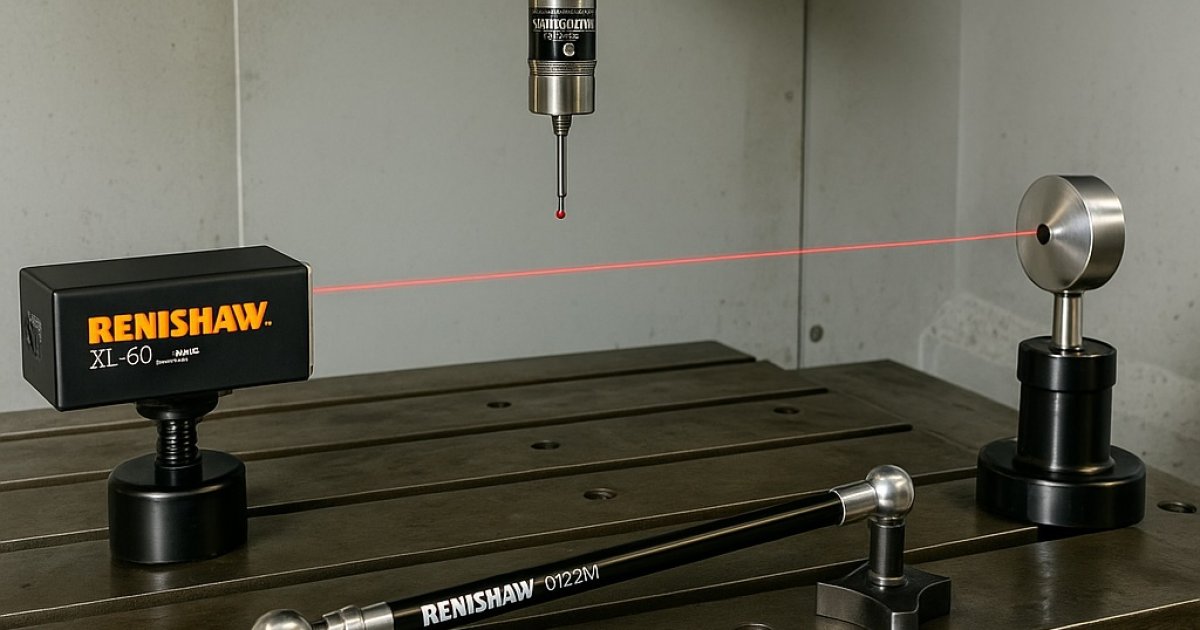

Emka CNC Lazer Kalibrasyon, Renishaw’un XL-80 lazer interferometre ve QC20-W ballbar sistemleriyle ISO 230-4 standardında ölçüm ve analiz hizmetleri sunar.
1) Lazer Kalibrasyon Nedir?
Lazer kalibrasyon, CNC tezgâhın eksenlerindeki konumlama hatalarını tespit etmek için kullanılan yüksek hassasiyetli bir ölçüm yöntemidir. Renishaw XL-80 sistemi, mikron seviyesinde ölçüm yaparak lineer hataları, backlash etkilerini ve kompanzasyon tablolarını belirler.
2) Ballbar Testi Nedir?
Ballbar testi, dairesel interpolasyon doğruluğunu ölçmek için kullanılan bir yöntemdir. Renishaw QC20-W ballbar cihazı, X ve Y eksenlerinin koordineli hareketlerini analiz ederek geometrik sapmaları (örneğin servo gecikmesi, eksen paralelliği, backlash) raporlar.
3) Lazer Kalibrasyon ve Ballbar Arasındaki Fark Nedir?
- Lazer Kalibrasyon: Lineer pozisyon hatalarını, eksen uzunluklarını ve backlash oranlarını ölçer.
- Ballbar Testi: Dairesel hareket doğruluğunu ve servo davranışlarını analiz eder.
- İkisi birlikte kullanıldığında hem geometrik hem dinamik hatalar belirlenebilir.
4) Bu Testler Ne Sıklıkla Yapılmalıdır?
Emka CNC uzmanlarına göre, lazer kalibrasyon yılda en az bir kez yapılmalıdır. Ballbar testleri ise daha kısa periyotlarda (örneğin her 3-6 ayda bir) makinenin dinamik performansını izlemek için önerilir.
5) Test Sonuçları Nasıl Raporlanır?
Her ölçüm sonunda Renishaw CARTO yazılımı ile ayrıntılı raporlar oluşturulur. Raporlar şu bilgileri içerir:
- Eksen bazlı hata eğrileri
- Kompanzasyon öncesi/sonrası farklar
- Dairesel sapma grafikleri
- Makine doğruluk sınıfı (ISO 230-4)
6) Hangi Tezgâhlarda Uygulanır?
Renishaw sistemleri, tüm CNC tezgâh türlerinde kullanılabilir: dik işleme merkezleri, tornalar, 5 eksenli sistemler, taşlama tezgâhları ve EDM makineleri. Ayrıca Heidenhain, Fanuc, Siemens ve Okuma gibi kontrol sistemleriyle tam uyumludur.
7) Testler Üretimi Durdurur mu?
Testler genellikle 1-2 saat arasında tamamlanır. Lazer kalibrasyon işlemi tezgâhı kısa süreliğine üretim dışı bırakabilir, ancak ballbar testleri çoğu zaman hızlı kontrol amacıyla üretim molalarında bile yapılabilir.
8) Kalibrasyon Sonrası Düzeltmeler Nasıl Yapılır?
Emka CNC mühendisleri, ölçüm sonrası elde edilen verileri kontrol ünitesine pitch error compensation tablosu olarak yükler. Böylece tezgâh fabrika hassasiyetine geri döner.
9) Ballbar Testi Hangi Problemleri Gösterir?
- Servo gecikmesi ve eksen uyumsuzlukları
- Backlash (mekanik boşluk)
- Termal stabilite sorunları
- Dairesel interpolasyon hataları
10) Emka CNC Bu Testleri Nasıl Gerçekleştiriyor?
Emka CNC Lazer Kalibrasyon, saha ortamında taşınabilir Renishaw sistemleriyle ölçüm yapar. Ölçümler CARTO ve Ballbar 20 yazılımlarıyla analiz edilir, ISO uyumlu PDF raporları aynı gün teslim edilir. Gerekirse servo tuning ve backlash giderimi de uygulanır.
