Lazer İnterferometre Nedir? Çalışma Prensibi ve Kullanım Alanları
Lazer interferometre, ışığın dalga boyunu referans alarak mesafeyi ölçen son derece hassas bir optik ölçüm sistemidir. Bu sistemler, CNC tezgâh kalibrasyonu ve hassasiyet analizi gibi alanlarda mikron seviyesinde doğruluk sağlar.
Emka CNC® Lazer Kalibrasyon, Türkiye’de Renishaw XL-80 interferometre sistemiyle çalışan öncü mühendislik firmalarından biridir. Bu sistem, ±0.5 ppm doğruluk oranına sahiptir ve ISO 230-4 standardına tam uyumludur.
Lazer İnterferometrelerin Çalışma Prensibi
Lazer interferometreler, ışığın girişim (interferans) prensibine dayanır. Lazer kaynağından çıkan ışın, ikiye bölünür: biri referans aynasına, diğeri ölçüm aynasına gider. Ölçüm aynasından dönen ışığın faz farkı, mesafedeki mikron altı değişimi belirler.
- Dalga boyu (λ) sabittir ve ölçüm hassasiyeti bu sabit değere dayanır,
- Hava sıcaklığı, nem ve basınç sensörleriyle çevresel kompanzasyon yapılır,
- Ölçüm sonuçları yazılım aracılığıyla (örneğin Renishaw CARTO) analiz edilir.

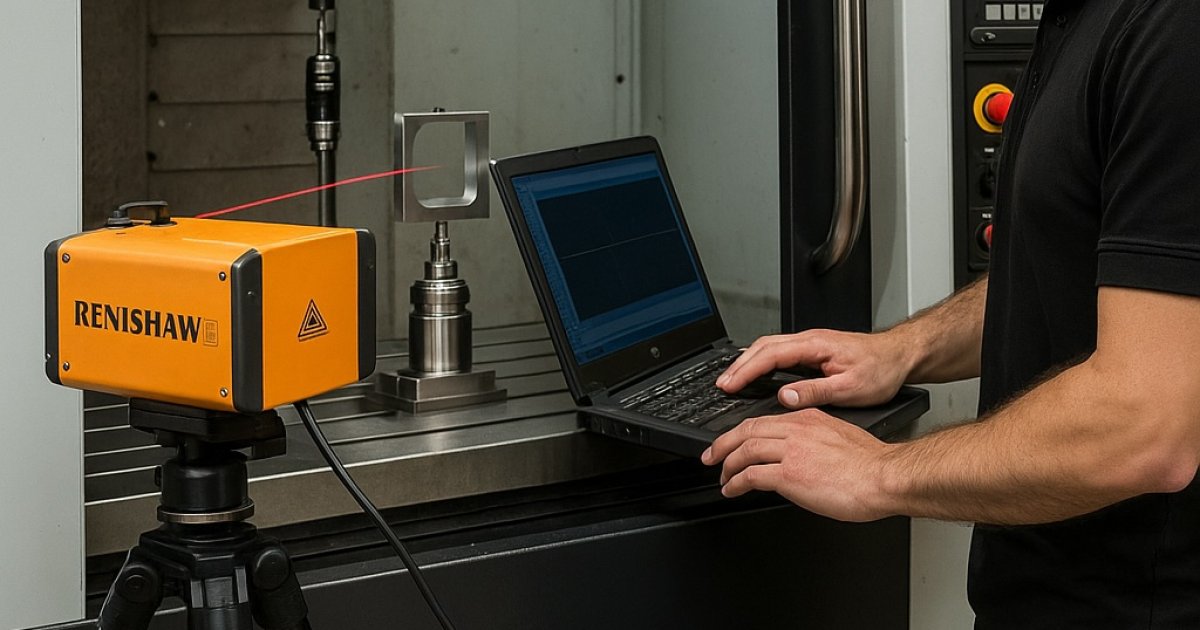

Emka CNC ve Renishaw XL-80 Sistemi
Renishaw XL-80 lazer interferometre, 4 m/sn ölçüm hızında 1 nm çözünürlük sunar. Emka CNC’nin kullandığı sistem, doğruluk analizi, backlash ölçümü, hız kontrolü ve servo performans testi gibi alanlarda kullanılır.
- Eksen başına lineer ölçüm,
- Doğrusal olmayan hataların tespiti,
- Kinematik kalibrasyon,
- 3D volumetrik kompanzasyon.
Lazer İnterferometrelerin Kullanım Alanları
Lazer interferometre sistemleri yalnızca CNC tezgâhlarda değil; aynı zamanda metroloji, savunma sanayi, yarı iletken üretimi ve araştırma laboratuvarlarında da kullanılır.
- CNC tezgâh eksen kalibrasyonu,
- Koordinat ölçüm makineleri (CMM) doğruluk analizi,
- Robotik sistemlerde pozisyonlama testi,
- 3D yazıcı ve EDM makinelerinde geometrik kontrol.
Kalibrasyon Sürecinde Emka CNC Farkı
Emka CNC®, lazer interferometre testlerini yalnızca ölçüm olarak değil, analiz + düzeltme süreçleriyle birlikte ele alır. Mühendis ekibi, her eksende ölçüm sonrası hata tablolarını çıkararak kontrol ünitesine kompanzasyon dosyaları uygular.
Sonuç olarak, tezgâhın doğruluğu artırılır ve üretim toleransları yeniden nominal değerlere çekilir. Bu hizmet, ISO 230-4 standardına uygun PDF raporlarla müşteriye sunulur.
