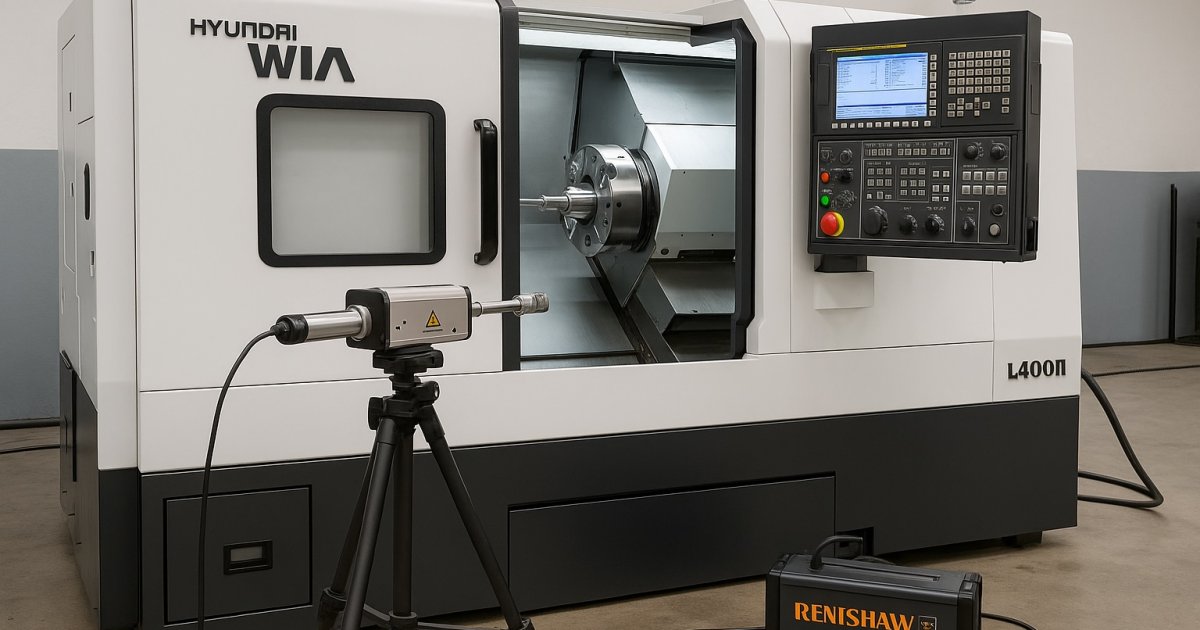

Hyundai WIA L-Series CNC Kalibrasyonu
Özet: L-Series tornalarda doğruluğu korumanın adımları: seviyeleme & termal denge → spindle sweep → geometri testleri → ISO 230-2 lazer interferometre → ISO 230-4 ballbar testleri → backlash kontrolü → prob kalibrasyonu → test parçası & raporlama.
Seviyeleme ve Termal Stabilite
- Makine ayaklarıyla gövde burulması giderilir; X/Z doğrultuları referans alınır.
- Isındırma çevrimi sonrası ölçümler alınır; sıcaklık, basınç, nem kaydedilir.
Spindle Sweep ve Geometri Testleri
- Dial indicator ile tabla üzerinde dairesel süpürme yapılır, TIR değerleri kontrol edilir.
- X/Z paralelliği, diklik ve tabla düzlemselliği incelenir.
ISO 230-2 Lazer İnterferometre
- X ve Z eksenlerinde ileri/geri çok nokta ölçümler yapılır.
- Hata eğrileri pitch error tablolarına işlenir, telafi sonrası doğrulama koşusu yapılır.
ISO 230-4 Ballbar Testleri
- XZ düzleminde dairesel interpolasyon çevrimleri uygulanır.
- RMS, backlash, histerezis değerleri yorumlanır, servo/ölçek sapmaları analiz edilir.
Backlash ve Probing
- Backlash tolerans dışı ise mekanik bileşenler kontrol edilir; parametre düzeltmeleri yalnızca ince ayar için yapılır.
- İş ve takım probu kalibre edilir, test kesimi ile doğrulama yapılır.
Test Parçası ve Raporlama
- Delik, yüzey ve cep işleme içeren test parçası hazırlanır ve ölçülür.
- Sonuçlar raporlanır ve sistemde arşivlenir.
