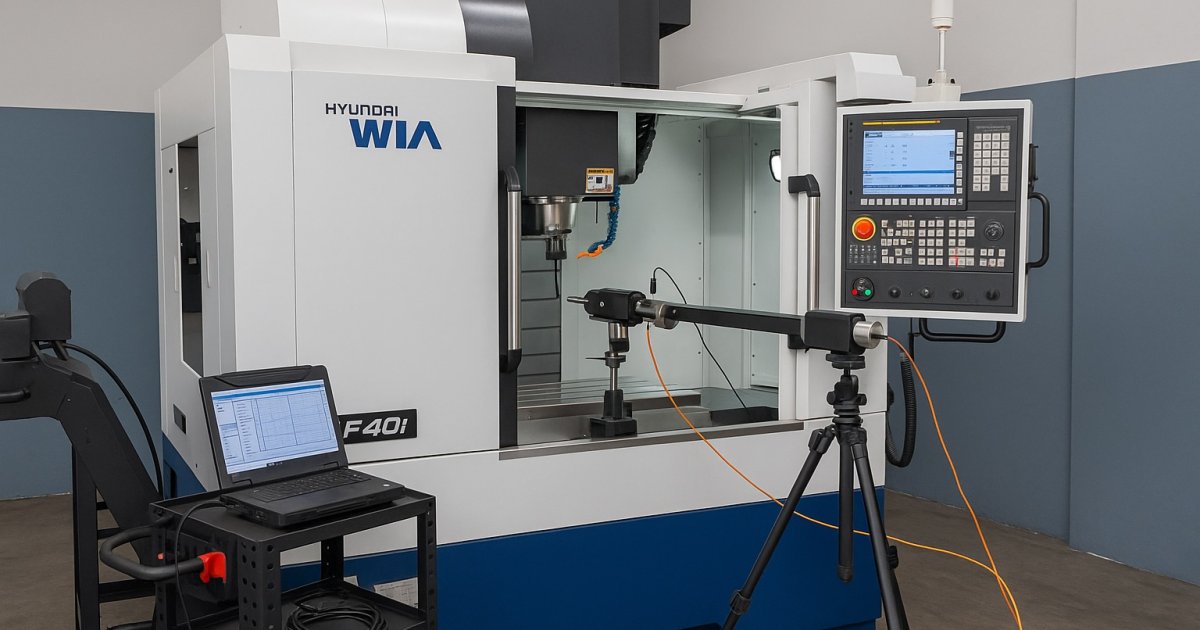

Hyundai WIA F500/F650 CNC Kalibrasyonu
Özet: F500 ve F650 modellerinde doğruluğu korumanın adımları: seviyeleme & termal denge → spindle sweep → geometri testleri → ISO 230-2 lazer interferometre → ISO 230-4 ballbar testleri → backlash kontrolü → prob kalibrasyonu → test parçası & raporlama.
Seviyeleme ve Termal Stabilite
- Makine ayaklarıyla gövde burulması giderilir; X/Y düzlemleri referans alınır.
- Isındırma çevrimi sonrası ölçü alınır; sıcaklık, basınç ve nem kayıt edilir.
Spindle Sweep ve Geometri Kontrolleri
- Dial indicator ile tabla üzerinde dairesel süpürme yapılır, TIR değerleri kontrol edilir.
- X/Z paralelliği ve diklik; kolon ve tabla düzlemselliği incelenir.
ISO 230-2 Lazer İnterferometre
- X/Z eksenlerinde ileri/geri çok nokta ölçümler yapılır.
- Hata eğrileri pitch error tablolarına işlenir, telafi sonrası doğrulama koşusu yapılır.
ISO 230-4 Ballbar Testleri
- XZ düzleminde dairesel interpolasyon çevrimleri uygulanır.
- RMS, backlash, histerezis değerleri yorumlanır; servo/ölçek sapmaları ayrıştırılır.
Backlash ve Probing
- Backlash tolerans dışı ise mekanik kontrol yapılır; yalnız küçük sapmalarda parametre düzeltmesi yapılır.
- İş ve takım probu kalibre edilip test kesimi ile doğrulama yapılır.
Test Parçası ve Raporlama
- Delik, yüzey ve cep işleme içeren test parçası hazırlanır, ölçülür.
- Sonuçlar raporlanır ve arşivlenir.
