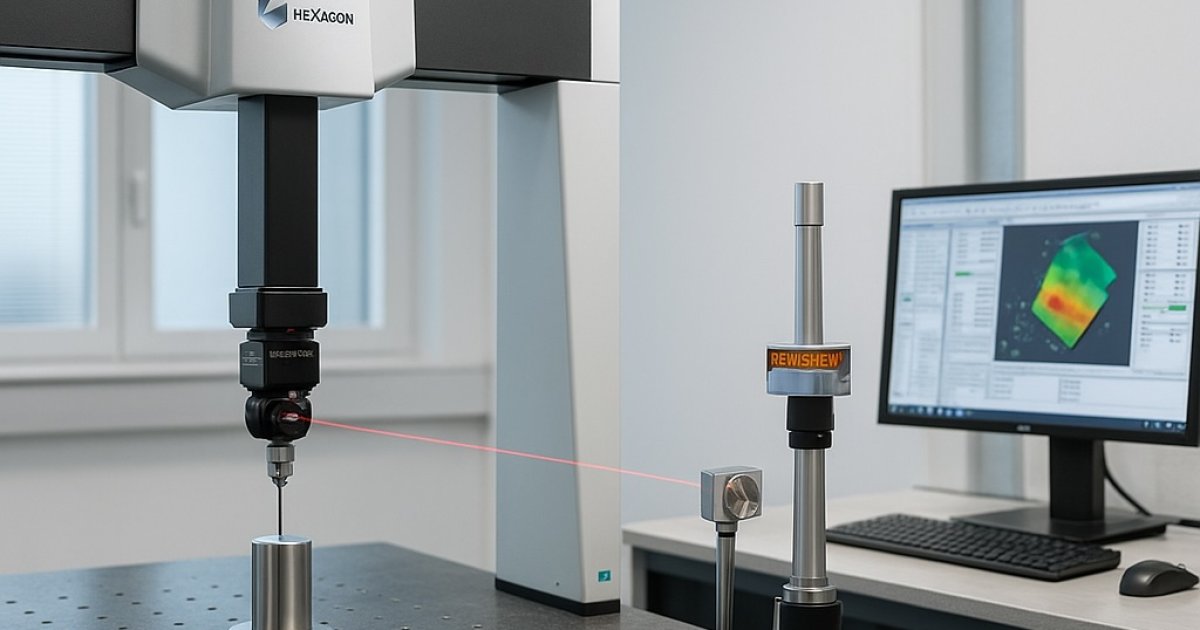

Hexagon / Leitz CMM Kalibrasyonu
Özet: Leitz CMM’lerde (PRISMO, Reference, Infinity) kalibrasyon süreci aşağıdaki gibidir: seviyeleme & ısıl denge → geometri doğruluğu kontrolü → ISO 10360-2 uzunluk testleri (E0/MPE) → ISO 10360-5 prob testleri → diyagonal / volumetrik değerlendirme (opsiyonel) → test parçası ölçümü & raporlama.
1) Ortam & Stabilizasyon
- Makine ayakları ile gövde burulması (twist) giderilir; granit tabla düzlemi referans alınır.
- CMM ve çevre koşulları (sıcaklık, nem) kontrol altında olmalı; ölçüm odası sınıfı 1 tercihen.
2) Geometri Kontrolleri
- X / Y / Z eksenlerinde doğrultu, paralellik, diklik kontrolü yapılmalı.
- Köprü/kolon/hassas kılavuz yolların sapmaları incelenmeli; gerekirse mekanik düzeltmeler uygulanmalı.
3) ISO 10360-2: Uzunluk/Hata Testleri (E0/MPE)
- 5 farklı uzunluk ölçülecek, her biri farklı pozisyonda 3 kez ölçülerek toplam 105 ölçüm yapılır (5 × 3 × 7). [oai_citation:0‡PVP SNK](https://pvp-snk.ru/image/data/01Aicon/01kontrolno-izm-machini/01krup-sredn-kim/15Leitz-Infinity/iso10360-e.pdf?utm_source=chatgpt.com)
- Her ölçüm sonucu MPEE toleransları içinde olmalı; sapmalar pitch error compensation tablolarına işlenip kontrol ünitesine girilmeli.
4) ISO 10360-5: Prob Kalibrasyonu
- CMM probu ile referans küre ölçümleri yapılmalı; prob tekrarlanabilirliği ve prob sistem sapmaları (AL, AS, AF) değerlendirilmelidir. [oai_citation:1‡PVP SNK](https://pvp-snk.ru/image/data/01Aicon/01kontrolno-izm-machini/01krup-sredn-kim/15Leitz-Infinity/iso10360-e.pdf?utm_source=chatgpt.com)
- Farklı stylus kombinasyonları test edilmeli, sapma değerleri analiz edilmelidir.
5) Diyagonal / Volumetrik Testler (Opsiyonel)
- Büyük hacimli ölçümler için diyagonal yollar ölçülerek volumetrik sistem davranışı incelenir.
6) Test Parçası & Doğrulama
- Gerçek parça veya kalibre edilmiş mastar ölçülmeli; nominal tolerans sapmaları raporlanmalı.
7) Periyodik Plan
| Adım | Periyot | Amaç |
|---|---|---|
| Seviye & stabilizasyon | Aylık / bakım sonrası | Geometri kararlılığı |
| Longitudinal test (ISO 10360-2) | 6–12 ay | Lineer doğruluk |
| Prob test (ISO 10360-5) | 6–12 ay / stylus değişimi sonrası | Prob güvenilirliği |
| Diyagonal / volumetrik | Yılda 1 (büyük makinelerde) | Volumetrik değerlendirme |
