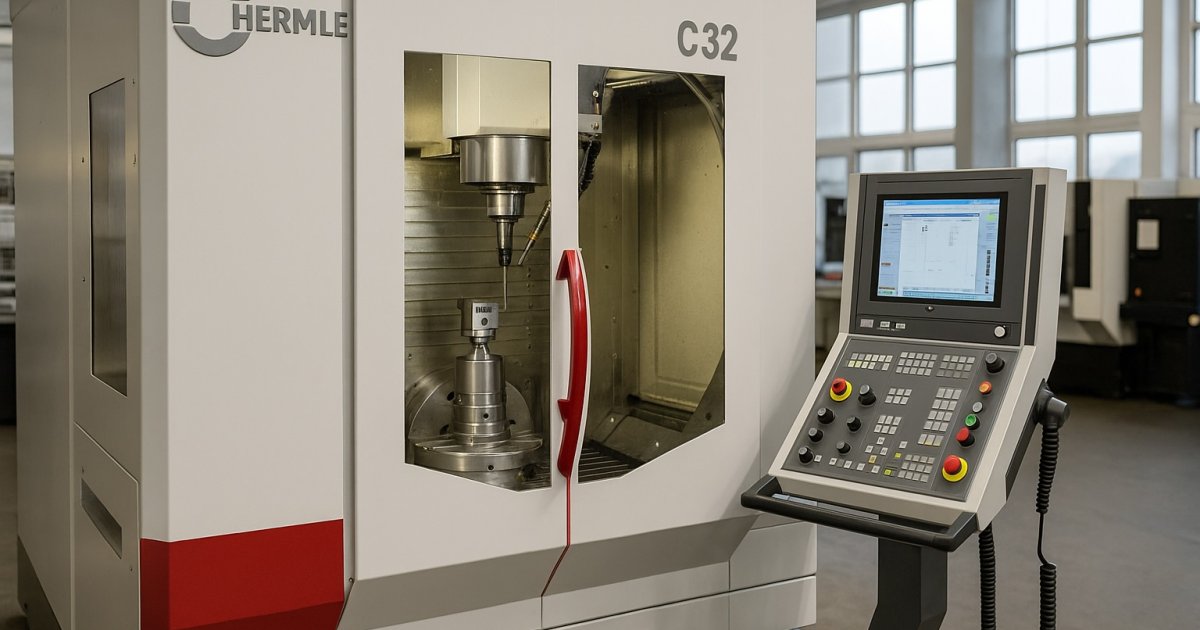

Hermle C22/C32/C42 Renishaw Kalibrasyonu

Özet: C22/C32/C42 5 eksenli tezgâhlarda doğruluk akışı: seviyeleme & termal denge → spindle sweep & geometri → Renishaw XL-80 (ISO 230-2) → QC20-W ballbar (ISO 230-4) → (DD B/C varsa) XR20-W/AxiSet → probing & telafiler → test parçası & raporlama.

1) Ortam, Seviyeleme ve Termal Denge

Seviyeleme: Makine ayaklarıyla gövde burulması (twist) giderilir; C-tabla/trunnion düzlemi referans alınır.
Isındırma: Spindle/eksen warm-up çevrimleri tamamlanır; sıcaklık-basınç-nem kayıt edilir (lazer için kırılma indisi düzeltmeleri).
Model notları: C22 (X/Y/Z: ~450/600/330 mm), C32 (650/650/500 mm), C42 (800/800/550 mm) yüksek dinamik ve tork tabla seçenekleri ile gelir.

2) Spindle Sweep ve Geometri

Endikatör/prob ile tablaya ~Ø200–300 mm dairesel süpürme (T.I.R.).
Düzlemsellik, Z’ye diklik, X-Y paralelliği; döner tabla (A/C) merkezleme, pivot ve eksantrisite kontrolleri.

3) Renishaw XL-80 (ISO 230-2 Lineer)

X-Y-Z eksenlerinde ileri/geri çok noktalı koşular; düşük ve işleme hızına yakın hızlarda seri ölçüm.
XC-80 çevresel kompanzasyon ile T/P/Nem düzeltmeleri; hata eğrileri pitch error tablolarına işlenir, kısa doğrulama koşusu yapılır.

4) Renishaw QC20-W (ISO 230-4 Kontur)

XY (gerektiğinde XZ/ZY) düzlemlerinde saat yönü/tersi dairesel testler.
RMS, dörtgenlik, histerezis, backlash analizi; farklı feed’lerde tekrar testleri ile servo/ölçek/diklik bileşenlerinin ayrıştırılması.

5) Döner Eksen: XR20-W & AxiSet (Varsa)

B/C eksen konum doğruluğu ±1 arc-s seviyesinde ölçülür; pivot ve merkezleme hataları tespit edilerek kinematik/volumetrik telafiler güncellenir.

6) Probing, Telafiler ve Test Parçası

İş/takım probu (stylus çap/uzunluk, Z ofset) kalibre edilir; test kesimi ile doğrulanır.
Lineer/volumetrik tablolar ve (varsa) termal kompanzasyon fonksiyonları etkinleştirilir.
Delik-yüzey-cep içeren test parçası prob/CMM ile ölçülür; nominal farklar raporlanır.

7) Periyot Planı

Adım	Periyot	Amaç
Seviye & termal denge	Aylık / müdahale sonrası	Geometri stabilitesi
Ballbar (ISO 230-4)	3–6 ay	Kontur performansı
Lazer (ISO 230-2)	6–12 ay	Lineer doğruluk
Rotary (XR20-W/AxiSet)	Bakım/çarpışma sonrası	Döner eksen doğruluğu
Probing	6–12 ay	Ölçüm güvenilirliği
