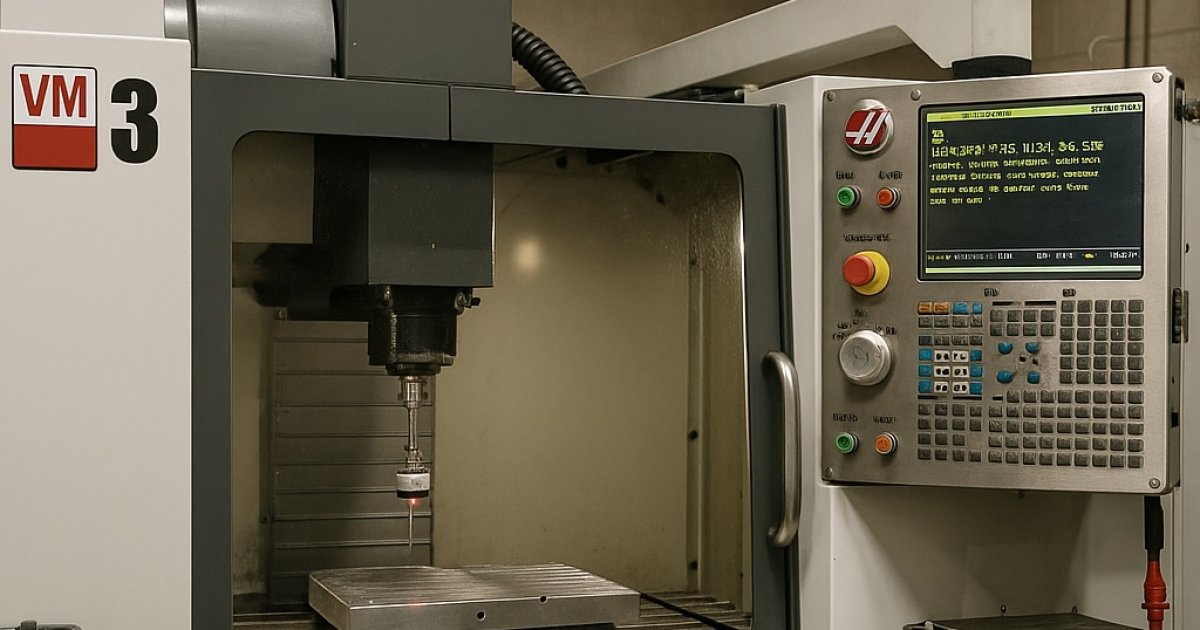

Haas VM-3 Probing Hatası 374: Neden ve Çözüm

Özet: “374” alarmı, G31/G36 skip hareketi çağrılmışken blokta eksen hareketi bulunmadığında tetiklenir. Tipik sahneler: makro içinde G31 var ama X/Y/Z yok; tetik öncesi güvenli yaklaşım eksik; yanlış mod veya kalibrasyon bozulması. Aşağıda hem hızlı kontrol listesi hem de güvenli makro akışları yer alır.

1) Hızlı Kontrol Listesi

G31 satırında eksen hareketi var mı? Örn. G31 Z-10. F100 gibi.
WIPS/Prob kalibrasyonu güncel mi? Spindle & tool prob kalibrasyonlarını tazele.
Stylus & mekanik: Topuz sıkılığı/runout, prob bağlantıları, optik pencereler temiz mi?
Pil/enerji: Düşük pil tetik/iletişim sorunları yaratabilir.
Makro parametreleri: Çağrılan makro G31’e doğru eksen/mesafe/ilerleme veriyor mu?

2) “374” Hatasının Kök Nedeni

G31/G36 skip fonksiyonu en az bir eksen hareketi gerektirir. Komut bloğunda eksen adresi yoksa veya mesafe 0 ise kontrol “374” üretir. Örnek yanlış kullanım:

(YANLIŞ)
G31 F100          (Eksen yok → 374)
; veya
G31 Z0. F100      (Sıfır mesafe → 374)

3) Doğru G31 Örnekleri

(DÜZ YÜZEYDE Z PROB)
G0 X100. Y50. Z50.
G31 Z-10. F120
#100 = #5062        (Z tetik konumu kaydet)
G0 Z25.

(KENARDA X PROB)
G0 X10. Y100. Z20.
G31 X-5. F80
#101 = #5060        (X tetik konumu)
G0 X#101+2.

4) Güvenli Makro Akışı (Örnek)

O9010 (WIPS - DÜZLEM Z PROB, OFSET YAZ)
  (GİRİŞ: P=Ofset No, Q=Yaklaşma, R=Max Düşüş, F=İlerleme)
  #1 = #23 (P)    #2 = #17 (Q)    #3 = #18 (R)    #4 = #9 (F)

  (GÜVENLİ YÜKSEKLİK)
  G91 G28 Z0.
  G90

  (YAKLAŞ)
  G0 Z[#5023 + #2]     (Mevcut Z + yaklaşma)
  (SKIP HAREKETİ)
  G31 Z[#5023 - #3] F#4
  IF [#3000 EQ #0] N10
  #100 = #5062         (Z tetik)
  G0 Z#100+5.
  G10 L2 P#1 Z#100     (İş parçası ofseti yaz)
  M99
N10 #3000=1(PROBE TETİK YOK - 374 KONTROL ET)

5) Sistem Değişkenleri & Ofset Yazımı

Değişken	Açıklama
#5060 / #5061 / #5062	X / Y / Z tetik pozisyonu (G31 sonucu)
#5021 / #5022 / #5023	Anlık X / Y / Z makine konumu
G10 L2 Pn	İş parçası ofset tablosu yazımı (Pn = G54→1, G55→2 ...)
#3000	Kullanıcı alarmı (koşul sağlanmazsa makul mesaj ver)

6) Kalibrasyon ve Sık Görülen Durumlar

Kalibrasyon taze değilse: WIPS menüsünden spindle ve tool prob kalibrasyonlarını yenileyin.
“Probe already triggered” benzeri yalancı tetikler: Stylus gevşekliği/kirlilik; temizleyip tork kontrolü yapın.
Optik/iletim sorunları: Alıcı-verici hattını temizleyin; pil seviyesini doğrulayın.

7) İleri Düzey İpuçları

Düşük ama yeterli ilerleme: Yüzey türüne göre F60–F200 aralığı güvenli başlangıçtır.
Bekleme (dwell): Tetik sonrası G04 P0.1 gibi kısa bekleme, kayıt/geri çekme tutarlılığı sağlar.
Makro parametreleri: Kullanıcı çağrılarında P/Q/R/F gibi tutarlı arabirim kullanın.
Kuru koşu: Tek blok ve yüksek güvenli Z ile ilk doğrulamayı yapın.
