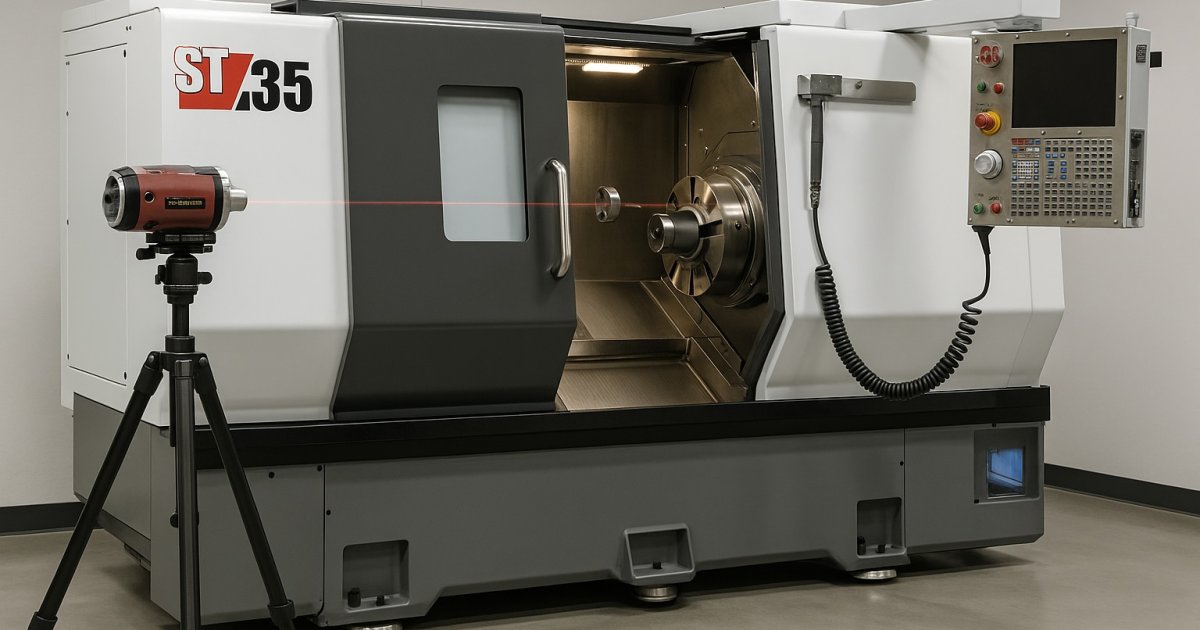

Haas ST-35 CNC Lazer Kalibrasyon Rehberi
Özet: ST-35’te ağır kesimler için kalibrasyon: seviyeleme & termal denge → spindle hizası (yük altında tekrar kontrol) → ATP/WIPS → ballbar (yüksek/düşük hız) → lazer interferometre → backlash & tailstock → test parçası & rapor.
1) Seviyeleme ve Termal
- Gövde burulması giderilir; yüksek kütleli aynalarda taşıyıcı/arayüz bakımı yapılır.
- Isındırma çevrimi sonrası ölçü alınır; ortam T/P/Nem değerleri kaydedilir.
2) Spindle & Turret Doğruluğu
- Hiza barı + endikatörle T.I.R.; taşlama yüzeyi ve çekme konisinin temizliği kritik.
- Turret düzlem-X paralelliği ve istasyon tekrarı kontrol edilir.
3) ATP & WIPS
- ATP stilus/paralellik/temas ayarı; takım uzunluk/yarıçap tekrarı.
- WIPS üç adım — bar değerleri, prob uzunluğu, Z ofseti — ardından test kesimi.
4) ISO Testleri
Ballbar (230-4)
- XZ/ZX dairesel çevrimler; düşük ve yüksek ilerlemede servo/ölçek ayrımı.
Lazer Interferometre (230-2)
- X/Z ileri-geri çok nokta; kırılma indisi düzeltmesi; pitch error tabloları.
5) Backlash, Tailstock ve Test
- Backlash tolerans dışıysa mekanik müdahale; parametre ile küçük düzeltme.
- Tailstock konsantriklik ve yük altında sapma analizi.
- Kalın cidarlı parçada dış/İç çap-alınyüz-vida ile doğrulama, prob/CMM ölçümü.
