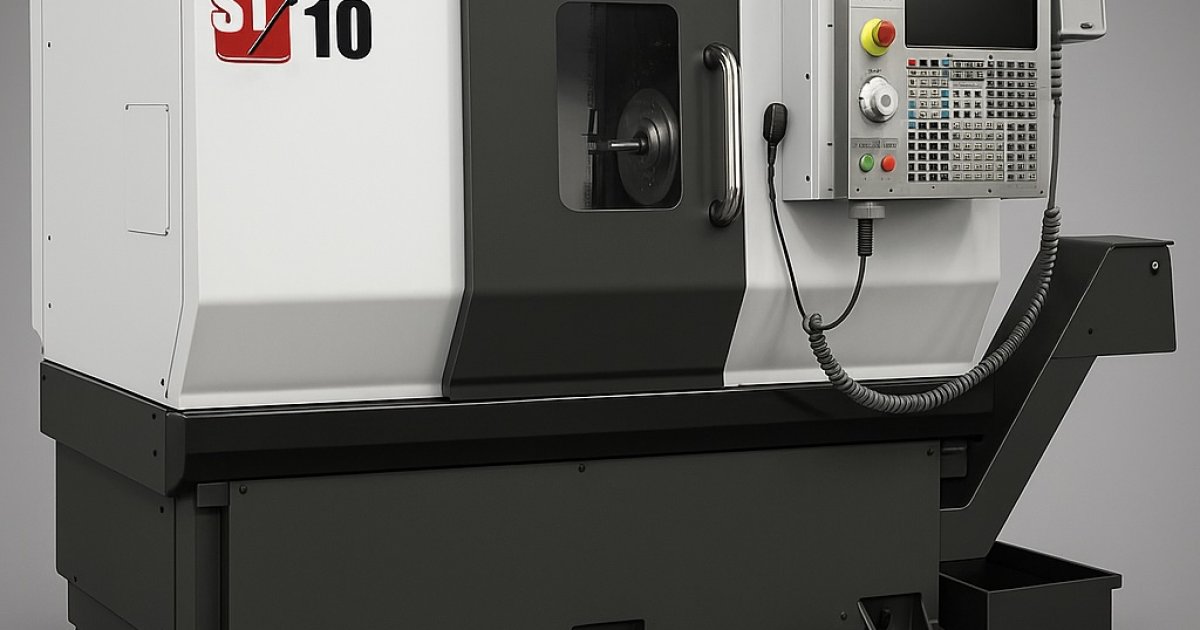

Haas ST-10 CNC Lazer Kalibrasyon Rehberi
Özet: ST-10’da doğruluk için akış: seviyeleme & termal denge → spindle hizası/runout → ATP & WIPS kalibrasyonu → ISO 230-4 ballbar (XZ) → ISO 230-2 lazer interferometre (X/Z) → backlash kontrolü → test parçası & raporlama.
1) Seviyeleme ve Termal Kararlılık
- Ayak vidalarıyla gövde burulmasını giderin; X-Z doğrultuları tolerans içinde olmalı.
- Spindle/eksen ısındırma çevrimini tamamlamadan ölçüme başlamayın.
2) Spindle Hizası ve Runout
- Hiza barı + endikatörle aynada T.I.R. kontrolü yapın; sınır aşılırsa yüzey/arayüz ve seviyelemeyi tekrar edin.
- Turret yüzeyinin X eksenine paralelliğini, istasyonlar arası farkları doğrulayın.
3) ATP & WIPS Prob Kalibrasyonu
ATP
- Stilus paralellik ve yüksekliğini ayarlayın; temas eşiğini kalibre edin.
- Takım uzunluk/yarıçap ölçümlerini tekrarlayıp sapma tablolarını güncelleyin.
WIPS
- Kalibrasyon barı ve halka mastarla üç adımı uygulayın (bar değerleri, prob uzunluğu, Z ofseti).
- Öğretilen ofsetleri kısa bir test kesimiyle doğrulayın.
4) ISO Testleri
Ballbar (ISO 230-4)
- XZ düzlemi saat yönü/tersi çevrimler; RMS, dörtgenlik, histerezis, backlash analizi.
Lazer interferometre (ISO 230-2)
- X ve Z’de ileri/geri çok nokta ölçüm; kırılma indisi düzeltmesi ve pitch error tabloları.
5) Backlash, Tailstock ve Test Parçası
- Backlash tolerans dışıysa öncelik mekanik onarım; parametre ile yalnız küçük düzeltme.
- Tailstock varsa konsantriklik testi ve shim ayarı.
- Dış/İç çap-alınyüz-kısa diş içeren test parçasını prob/CMM ile doğrulayın.
6) Periyotlar
| Adım | Periyot | Amaç |
|---|---|---|
| Ballbar | 3–6 ay | Contouring performansı |
| Lazer | 6–12 ay | Konumlama doğruluğu |
| ATP/WIPS | 6–12 ay | Ölçüm güvenilirliği |
