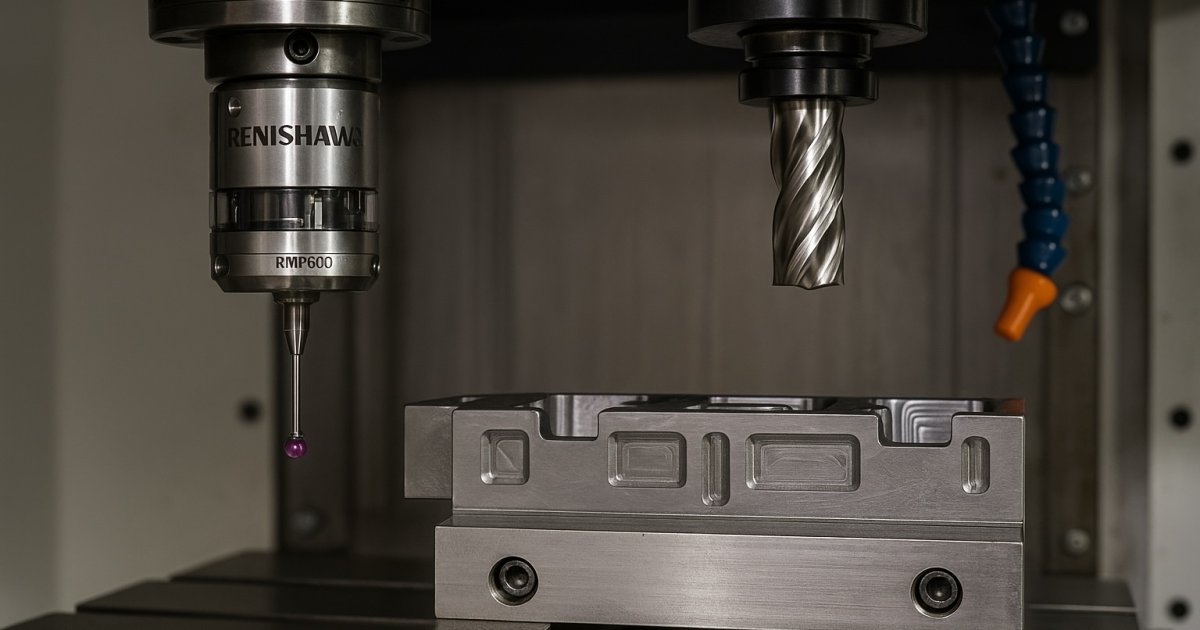

Haas NGC ile Renishaw Takım Çapı Ölçümü (Cutter Compensation Olmadan)

Özet: NGC kontrol ünitesi çalışırken Renishaw prob ile takım çapı ölçümü yapılabilir. Bu yöntem G41/G42 (cutter compensation) kullanılmadan, doğrudan tool offset (G10) güncellenerek uygulanır. G31 ile problama, # değişkenlerle çizim ve güvenlik kontrol adımları bu yazıda detaylı anlatılır.

1) Temel Yaklaşım ve Avantajları

Cutter compensation (G41/G42) risk yaratabilir; offset tablosuna doğrudan giriş yapmak daha doğrudan ve net sonuç verir.
NGC makrosal destek ile program içinde hesaplamalar (# değişkenler) yapılarak çap yazımı otomatik olabilir.
Bu yaklaşım özellikle freze tezgâhlarında takım seti ve uzunluk değişimlerinde esnekliği artırır.

2) Gerekli Ön Hazırlıklar & Kalibrasyon

Renishaw prob ve sistem (OMI, OTS, OMP serisi) kalibrasyonu taze olmalı.
Stylus/topuz runout kontrol edilmeli, bağlantı sıkılığı doğrulanmalı.
Pilot ölçü mastarı (ör. ring/gauge) kullanılarak doğrulama yapılmalı.

3) Örnek Makro & Problama Döngüsü

O1000 (TAKIM ÇAPI ÖLÇÜM MAKRO)
  G91 G28 Z0         ; Z yükselt
  G90
  (Probe başlangıç konumuna git)
  G0 X50 Y50 Z100
  G31 X-40 F150      ; X yönünden yaklaş
  #100 = #5060       ; X tetik poz
  G0 X[#100 + 5]
  G31 Y30 F150       ; Y yönü yaklaş
  #101 = #5061       ; Y tetik poz
  G0 Y[#101 + 5]
  ; Çap hesaplama:
  #110 = [2 * (#100 - X_REF)]   ; X_ref başlangıç konumu
  ; Offset yazımı:
  G10 L1 P1 R#110              ; R: radius olarak
  M99

4) # Değişkenlerle Kullanım

# Değişken	İşlev
#5060 / #5061	X / Y prob tetik pozisyonu
#110	Hesaplanan çap veya radius değeri

5) Hata Kontroller & Güvenlik Önlemleri

G31 çağrıları mutlaka eksen adresi içermeli (X, Y veya Z). Aksi halde “374 error” gibi alarm alınabilir.
Probe yaklaşım mesafesi çok agresif olmamalı; güvenli yaklaşma + yavaş feed kullanılmalı.
Probe tetik sinyal kontrolü: #5060–#5062 değişkenleri 0 değeri döndüyorsa tetik alınamıyor anlamına gelir.
Programı önce dry-run, tek blok mod ile test et ve makroyu güvenli Z ile başlat.
