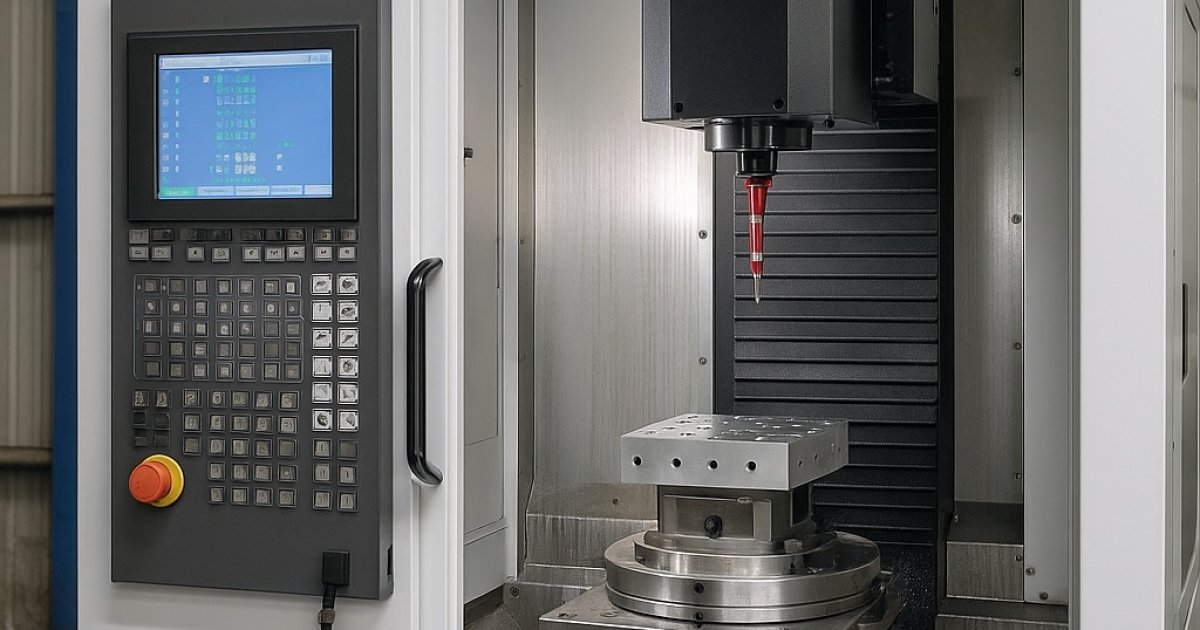

FANUC • Brother S/R/M Renishaw Kalibrasyonu
Özet: S/R/M serilerinde doğruluk için akış: seviyeleme & termal denge → spindle sweep & geometri → Renishaw XL-80 (ISO 230-2) → QC20-W ballbar (ISO 230-4) → (varsa) XR20-W/AxiSet rotary → probing & telafiler → test parçası & raporlama.
1) Ortam, Seviyeleme ve Termal Denge
- Makine ayaklarıyla gövde burulması (twist) giderilir; X/Y düzlemleri referans alınır.
- Isındırma çevrimleri tamamlanır; sıcaklık-basınç-nem kayıt edilir (lazer ölçümlerde kırılma indisi için).
2) Spindle Sweep ve Geometri
- Endikatör/prob ile tablaya ~Ø200–300 mm dairesel süpürme (T.I.R. kontrolü).
- Düzlemsellik, Z’ye diklik, X-Y paralelliği; döner tabla/eksen varsa merkezleme ve pivot kontrolü.
3) Renishaw XL-80 ile ISO 230-2 Lineer Ölçüm
- X-Y-Z eksenlerinde ileri/geri çok noktalı koşular; düşük ve işleme hızına yakın hızlarda seri ölçüm.
- XC-80 ile T/P/Nem çevresel kompanzasyonu; hata eğrilerinin pitch error tablolarına işlenmesi.
4) Renishaw QC20-W ile ISO 230-4 Ballbar
- XY (gerekirse XZ/ZY) düzlemlerinde saat yönü/tersi kontur testleri.
- RMS, dörtgenlik, histerezis, backlash analizi; farklı feed’lerde tekrar testleri ile hata bileşenlerinin ayrıştırılması.
5) Rotary Varsa: XR20-W / AxiSet
- Döner eksen konum doğruluğu ve pivot/merkezleme ölçümleri; gerekiyorsa kinematik/volumetrik telafiler güncellenir.
6) Probing, Telafiler ve Test Parçası
- İş ve takım probu (stylus çap/uzunluk, Z ofset) kalibre edilir; test kesimi ile doğrulanır.
- Lineer/volumetrik tablolar ve (varsa) termal kompanzasyon fonksiyonları etkinleştirilir.
- Delik-yüzey-cep içeren test parçası CMM/prob ile ölçülerek raporlanır.
7) Periyotlar
| Adım | Periyot | Amaç |
|---|---|---|
| Seviye & termal denge | Aylık / kurulum-çarpışma sonrası | Geometri stabilitesi |
| Ballbar (ISO 230-4) | 3–6 ay | Kontur performansı |
| Lazer (ISO 230-2) | 6–12 ay | Lineer doğruluk |
| Rotary | Bakım/çarpışma sonrası | Döner eksen doğruluğu |
| Probing | 6–12 ay | Ölçüm güvenilirliği |
