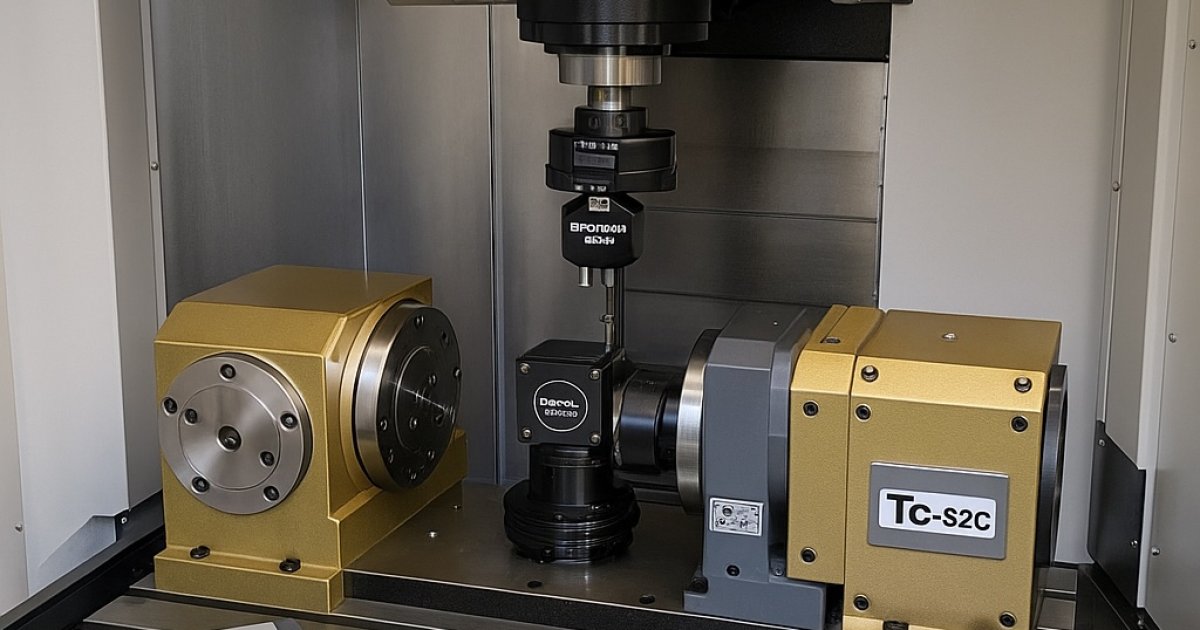

FANUC • Brother 5AX Döner Eklentiler Renishaw Kalibrasyonu
Özet: 5 eksen eklentilerde doğruluk için akış: seviyeleme & termal denge → spindle sweep & geometri → Renishaw XL-80 (ISO 230-2) → QC20-W ballbar (ISO 230-4) → XR20-W/AxiSet (pivot & rotary) → probing & telafiler → test parçası & raporlama.
1) Ortam, Seviyeleme ve Termal Denge
- Makine ayaklarıyla gövde burulması giderilir; tabla/trunnion yüzeyi referans alınır.
- Spindle/eksen warm-up tamamlanır; sıcaklık-basınç-nem kaydı tutulur (lazer için kırılma indisi düzeltmeleri).
2) Spindle Sweep ve Geometri Kontrolleri
- Endikatör/prob ile tablaya ~Ø200–300 mm dairesel süpürme (T.I.R.).
- Düzlemsellik, Z’ye diklik, X-Y paralelliği; döner tabla varsa merkezleme/konsantriklik ve pivot hizası kontrol edilir.
3) ISO 230-2 Lineer: Renishaw XL-80
- X-Y-Z eksenlerinde ileri/geri çok noktalı koşular; düşük ve tipik kesme hızlarına yakın hızlarda seri ölçüm.
- Çevresel kompanzasyon sensörleri ile (T/P/Nem) ölçümler düzeltilir; hata eğrileri pitch error tablolarına yazılır, kısa doğrulama koşusu yapılır.
4) ISO 230-4 Kontur: QC20-W Ballbar
- XY (gerekirse XZ/ZY) düzlemlerinde saat yönü/tersi dairesel testler.
- RMS, dörtgenlik, histerezis ve backlash analizi; farklı ilerlemelerde tekrar testleri ile servo/ölçek/diklik bileşenlerinin ayrıştırılması.
5) Döner Eksen ve Pivot: XR20-W & AxiSet Check-Up
- XR20-W ile döner eksen konum doğruluğu (±1 arc-s sınıfı) ölçülür; hizalama/eksantrisite tespit edilir.
- AxiSet ile 4./5. eksen pivot parametreleri ve hizası hızlıca değerlendirilir; mümkünse kontrol üzerinde otomatik düzeltme uygulanır.
6) Probing, Telafiler ve Test Parçası
- İş/takım probu (stylus çap/uzunluk, Z ofset) kalibre edilir; test kesimi ile doğrulanır.
- Lineer/volumetrik tablolar ve (varsa) termal kompanzasyon etkinleştirilir.
- Delik-yüzey-cep içeren test parçası prob/CMM ile ölçülür; nominal farklar raporlanır.
7) Periyot Planı
| Adım | Periyot | Amaç |
|---|---|---|
| Seviye & termal denge | Aylık / müdahale sonrası | Geometri stabilitesi |
| Ballbar (ISO 230-4) | 3–6 ay | Kontur performansı |
| Lazer (ISO 230-2) | 6–12 ay | Lineer doğruluk |
| Rotary (XR20-W/AxiSet) | Bakım/çarpışma sonrası | Döner eksen doğruluğu |
| Probing | 6–12 ay | Ölçüm güvenilirliği |
