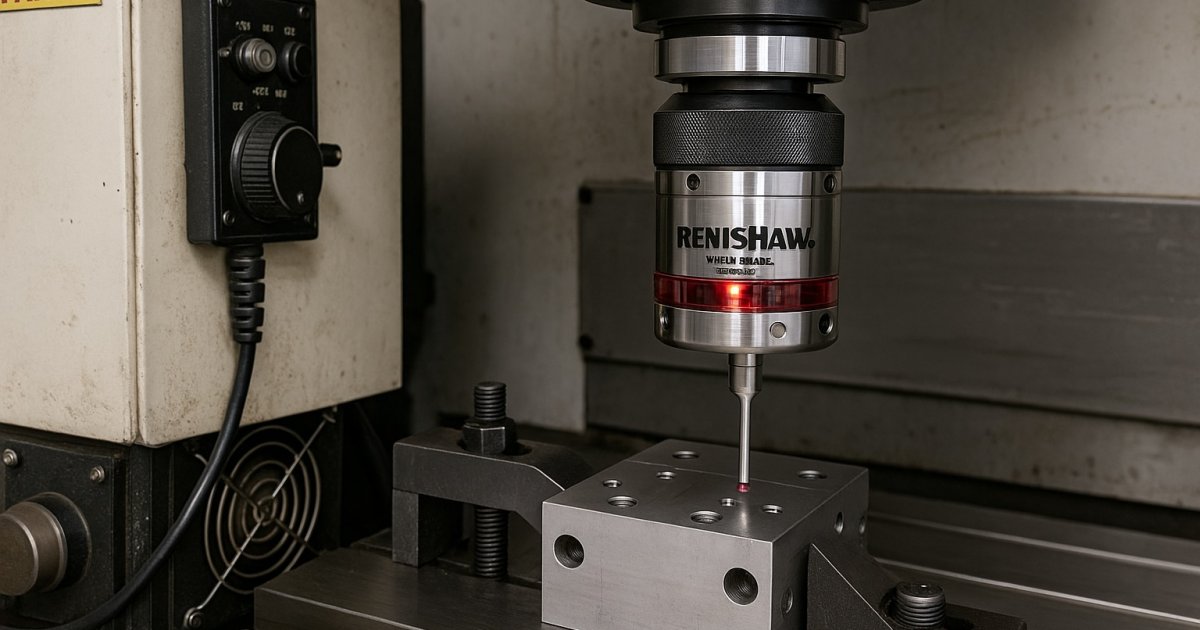

Eski Fanuc Frezelere Renishaw Problama Ekleme

Özet: Fanuc 0i/16i/18i gibi eski kontrollü frezelere Renishaw prob montajı mümkün. Gerekli adımlar: arayüz modülü, prob gücü, I/O bağlantıları, makro desteği, kalibrasyon ve test çalışmaları.

1) Donanım Gereksinimleri

Prob arayüz (OMI / OMI-2 / arayüz devresi) ile Fanuc I/O arasında bağlantı.
Prob enerji kaynağı (örneğin 5 V/30 V besleme) ve kablolama.
Prob kablosu, stylus adaptör ucu (M2/M3/M4 uyumlu).
Makro paket ya da özel G65 P98xx destekli programlama modülü.

2) Makro & Programlama Örneği

O1500 (TOOL PROBE ÖLÇÜM)
  G91 G28 Z0.
  G90
  G0 X100. Y50. Z100.
  G65 P9810 X100 Y50 F150.
  G65 P9811 Z-20. F120.
  #100 = #5062
  G0 Z[#100 + 5.]
  G10 L2 P1 Z#100
  M99

3) Kalibrasyon & Test Adımları

Spindle + prob kalibrasyonu (Inspection Plus ya da özel kodlarla).
Probe doğrulaması: gauge blok, step gauge ile test ölçümleri.
Tekrarlanabilirlik testleri (10 ölçüm + sapma).

4) Dikkat Edilmesi Gereken Hususlar

Fanuc eski kontrol kartlarında G65 desteği yoksa özel macro destek modülü gerekir.
I/O sinyal gecikmeleri: debounce, filtreleme gerekebilir.
Prob kablosu ve sinyal izolasyonu önemlidir; EMI parazitleri tetik hatası yaratabilir.
Back-off mesafesi ve feed değerleri sensör tipine göre optimize edilmeli.
