CNC Üretiminde Hassasiyet ve Doğruluk
CNC işlemede hassasiyet ve doğruluk, parçaların tasarım toleranslarına uygun üretilmesi için kritik öneme sahiptir. Bu yazıda toleranslar, termal etkiler, takım tutucular, prob sistemleri, kalibrasyon yöntemleri ve kalite kontrol tekniklerini detaylıca ele alıyoruz.
Hassasiyet ve doğruluk arasındaki fark
Doğruluk, üretilen parçanın istenen ölçüye ne kadar yakın olduğunu ifade eder. Hassasiyet ise tekrarlanabilirliktir; aynı ölçüm veya işleme defalarca yapıldığında sonuçların birbirine ne kadar yakın olduğu anlamına gelir.
Toleransların rolü
Toleranslar, bir ölçünün izin verilen sapma aralığını belirler. Örneğin bir delik çapı 10 ±0.01 mm olarak tanımlanmışsa, CNC tezgâhı parçayı 9.99–10.01 mm aralığında üretmelidir.
Termal etkiler ve çevre koşulları
- Milin ısınması → uzama, doğruluk kaybı
- Ortam sıcaklık değişimleri → malzeme genleşmesi
- Nem ve vibrasyon → ölçüm sistemlerinde kararsızlık
ISO 1 standardı gereği ölçüm için referans sıcaklık 20 °C kabul edilir.
Takım tutucular ve rijitlik
Takım sapması, doğruluk kayıplarının başlıca sebeplerindendir. Yüksek kaliteli HSK veya shrink-fit tutucular kullanmak, titreşimi ve salgıyı azaltarak hassasiyeti artırır.

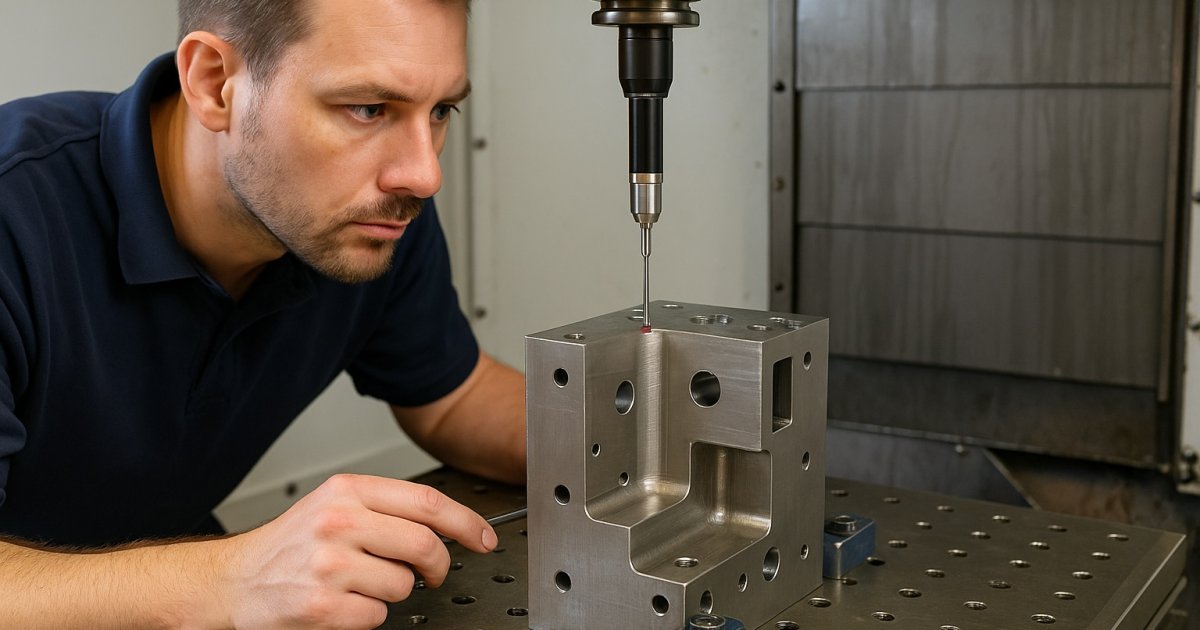

Prob sistemleri ve otomatik ölçüm
CNC tezgâhlarda prob sistemleri; parça sıfırlama, ara ölçüm ve işleme sonrası kontrol için kullanılır. Böylece ölçüm sonuçları doğrudan CNC kontrol ünitesine işlenir, insan hatası minimize edilir.
Kalibrasyon yöntemleri
- Lazer interferometre: Lineer eksen konumlama doğruluğu ölçümü
- Ballbar testi: Dairesel interpolasyon hatalarının teşhisi
- CMM: Parçaların 3B koordinatlarda ölçümü
Kalite kontrol teknikleri
Üretim sürecinde SPC (Statistical Process Control) yöntemleri kullanılarak sürekli ölçüm ve analiz yapılır. Ölçüm sistemlerinin güvenilirliği GR&R (Gauge Repeatability & Reproducibility) ile test edilir.
