CNC Tezgâh Kalibrasyonu ve Optimizasyonu
CNC tezgâh kalibrasyonu, tezgâhın eksen hareketlerinin, servo tepkilerinin ve geometrik doğruluğunun ölçülerek fabrika seviyesine geri getirilmesi işlemidir. Üretim sürecinde zamanla oluşan aşınma, sıcaklık farkları veya titreşim kaynaklı sapmalar, ürün kalitesini olumsuz etkileyebilir. Bu nedenle kalibrasyon, her modern üretim tesisinde zorunlu bir bakım adımıdır.
Emka CNC, Renishaw XL-80 lazer interferometre, QC20-W ballbar ve Servo Guide yazılımlarıyla ISO 230-4 ve ASME B5.54 standartlarına uygun ölçüm, analiz ve optimizasyon hizmeti sunar.
Tezgâh Kalibrasyonu Neden Gereklidir?
Zamanla tezgâh millerinde, kızaklarda ve servo motorlarda mikron seviyesinde sapmalar meydana gelir. Bu durum:
- Parça ölçülerinde tolerans dışına çıkmalara,
- Takım aşınmasının artmasına,
- Yüzey kalitesinin düşmesine,
- İşleme süresinin uzamasına neden olur.
Lazer kalibrasyon ile bu hatalar ölçülür, analiz edilir ve kompanzasyon tabloları CNC kontrol ünitesine yüklenerek düzeltilir.
Optimizasyonun Kapsamı
Optimizasyon yalnızca ölçüm değil; makinenin verimliliğini artırmak için servo sistem, backlash kompanzasyonu ve dinamik yanıt ayarlarının yapılması sürecidir. Emka CNC’nin saha mühendisleri, servo tuning işlemleriyle tezgâhın ivmelenme, yavaşlama ve hassasiyet dengesini optimize eder.
Kalibrasyon Aşamaları
- Hazırlık: Tezgâh eksenleri temizlenir, sıcaklık stabilizasyonu sağlanır.

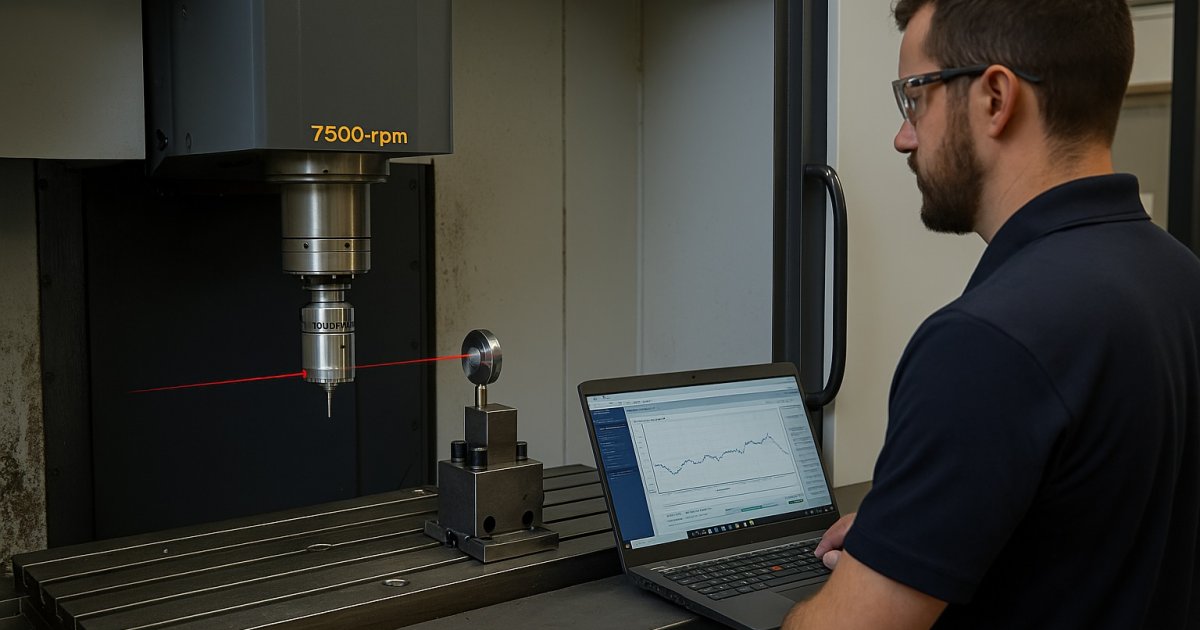

- Kurulum: Renishaw XL-80 lazer kaynağı tripod üzerine yerleştirilir, reflektör aynası eksene hizalanır.
- Ölçüm: Eksen boyunca ileri-geri hareket ettirilerek pozisyon hataları toplanır.
- Analiz: Hatalar CARTO yazılımında grafiksel olarak değerlendirilir.
- Kompanzasyon: Veriler kontrol ünitesine yüklenir ve test tekrarlanır.
Optimizasyonun Sağladığı Faydalar
- Üretim doğruluğu ve tekrarlanabilirlik artar,
- Parça tolerans dışı oranı azalır,
- Takım ömrü uzar,
- Enerji tüketimi optimize olur,
- Makine daha sessiz ve dengeli çalışır.
Hangi Makinelerde Uygulanır?
Dikey ve yatay işleme merkezleri, tornalar, taşlama ve EDM tezgâhları dahil tüm CNC sistemlerde uygulanabilir. Emka CNC, Mazak, DMG MORI, Okuma, Doosan, Haas, Hyundai WIA, Makino, Fanuc gibi markalarda uzmanlaşmıştır.
Emka CNC’nin Uzmanlığı
Emka CNC® Lazer Kalibrasyon, taşınabilir sistemlerle sahada ölçüm yaparak üretim kaybını en aza indirir. Her ölçüm sonunda önce/sonra doğruluk raporu hazırlanır ve ISO 230-4 standardına göre sertifikalandırılır.
