CNC Ölçüm Sistemleri, Kalibrasyon ve Uygulama Rehberi
CNC tezgâhlarında kullanılan ölçü aletleri, üretim kalitesini belirleyen en kritik araçlardandır. Doğru ölçüm ve düzenli kalibrasyon, mikron seviyesindeki hataların önüne geçer. Bu yazıda ölçüm sistemlerinin türleri, kalibrasyon yöntemleri ve profesyonel kullanım ipuçlarını bulabilirsiniz.
CNC ölçü aletlerinin önemi
CNC makinelerde işleme hassasiyeti, yalnızca kullanılan kesici takımlara değil, ölçüm sistemlerine de bağlıdır. Tolerans dışı üretim; maliyet artışı, fire ve müşteri memnuniyetsizliğine yol açar. Bu nedenle ölçü aletlerinin düzenli kalibrasyonu ve doğru kullanımı şarttır.
Başlıca CNC ölçüm sistemleri
1. Lazer interferometre

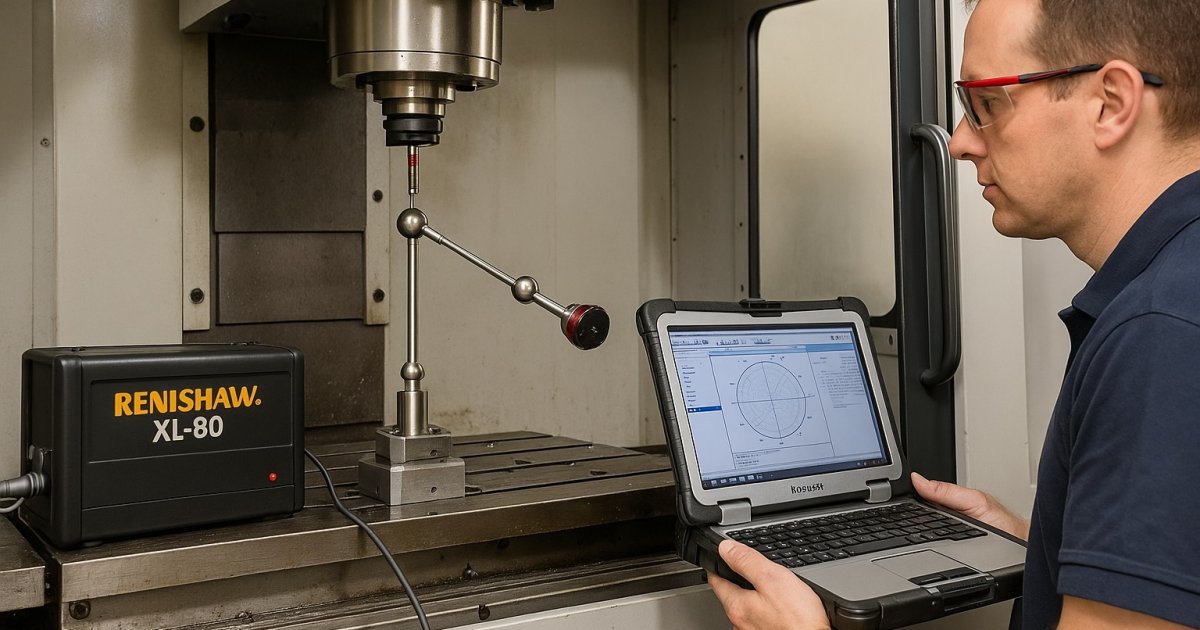

Renishaw XL-80 gibi cihazlarla eksen hareketlerinin hassasiyeti ölçülür. Mikron seviyesinde hata analizi sağlar.
2. Ballbar (QC20-W)
Makinenin dairesel interpolasyon doğruluğunu test eder. Servo hataları, geometrik kaymalar ve backlash tespitinde kullanılır.
3. Komparatör ve mikrometreler
Temel uzunluk ve çap ölçümleri için el tipi hassas cihazlardır.
4. Optik mastar ve hassas cetveller
Referans ölçümler için kullanılır. Özellikle kalibrasyon laboratuvarlarında tercih edilir.
5. Prob sistemleri
CNC tezgâhların içine entegre edilen dokunmatik problar, parça sıfırlama ve ölçüm için kullanılır.
Kalibrasyon yöntemleri
- Lazer interferometre ile eksen kalibrasyonu: Lineer konumlama hataları, backlash ve doğrusal olmayanlık ölçülür.
- Ballbar testi: Makinenin dairesel hareket doğruluğu kontrol edilir.
- Geometrik kalibrasyon: Düzlemsellik, diklik ve paralellik testleri yapılır.
- Termal kompanzasyon: Sıcaklık değişimlerinden kaynaklı hatalar analiz edilir.
Kalibrasyonlar genellikle ISO 230 ve ASME B5.54 standartlarına göre yapılır.
Profesyonel kullanım ipuçları
- Ölçüm öncesi tezgâhın ısıl dengeye ulaşmasını bekleyin.
- Kalibrasyon sırasında ortam sıcaklığını sabit tutun.
- Prob sistemlerinde düzenli temizlik ve kontrol yapın.
- Referans ölçüm bloklarını periyodik olarak kalibre edin.
- Verileri yazılım ortamında kaydederek takip edin.
Yaygın hatalar ve çözüm yolları
- Backlash: Bilyalı vidalardaki boşluklar → Yeniden sıkma veya değiştirme gerekir.
- Servo ayar hataları: FANUC Servo Guide gibi yazılımlarla tuning yapılmalı.
- Termal kayma: Ortam sıcaklığı kontrol edilmeli, kompanzasyon aktif edilmeli.
- Yanlış sıfırlama: Prob sistemleriyle doğru sıfırlama yapılmalı.
