CNC Lazer Kalibrasyon Testi Nedir ve Nasıl Yapılır?
CNC lazer kalibrasyon testi, bir tezgâhın eksen hareketlerinin doğruluğunu, lineer pozisyon hatalarını ve backlash etkilerini ölçmek için kullanılan lazer interferometre tabanlı bir hassas ölçüm yöntemidir. Bu test, tezgâhın üretim toleranslarını koruyabilmesi ve ISO 230-4 standartlarına uygun çalışabilmesi için kritik öneme sahiptir.
Türkiye’de bu işlemi Renishaw XL-80 ve XC-80 çevresel kompanzatör sistemleriyle profesyonel olarak gerçekleştiren firmalardan biri Emka CNC Lazer Kalibrasyon’dur.
Lazer Kalibrasyon Testinin Amacı
Her CNC tezgâh zamanla mekanik yıpranma, sıcaklık farkı, mil aşınması veya servo sapması gibi nedenlerle pozisyonlama hataları geliştirebilir. Lazer kalibrasyon testi sayesinde bu hatalar mikron düzeyinde tespit edilir ve kompanzasyon tabloları oluşturularak kontrol ünitesine yüklenir. Böylece tezgâhın yeniden fabrika hassasiyetine dönmesi sağlanır.
Renishaw XL-80 Sisteminin Çalışma Prensibi
XL-80 lazer interferometre, hızlı ve yüksek doğrulukta ölçüm yapar. Lazer ışını, tezgâh ekseni boyunca gönderilir ve yansıyan ışın, optik sensörlerle analiz edilerek pozisyon farkı hesaplanır. Bu fark, 1 µm’den küçük çözünürlükte hata eğrileriyle grafikleştirilir. XC-80 sensörü ise ortam sıcaklığı, nem ve hava basıncını sürekli izleyerek ölçümü kompanzasyonlu hale getirir.
Kalibrasyon Testi Aşamaları
- Hazırlık: Tezgâh eksenleri temizlenir ve servo motorlar referans konumuna getirilir.

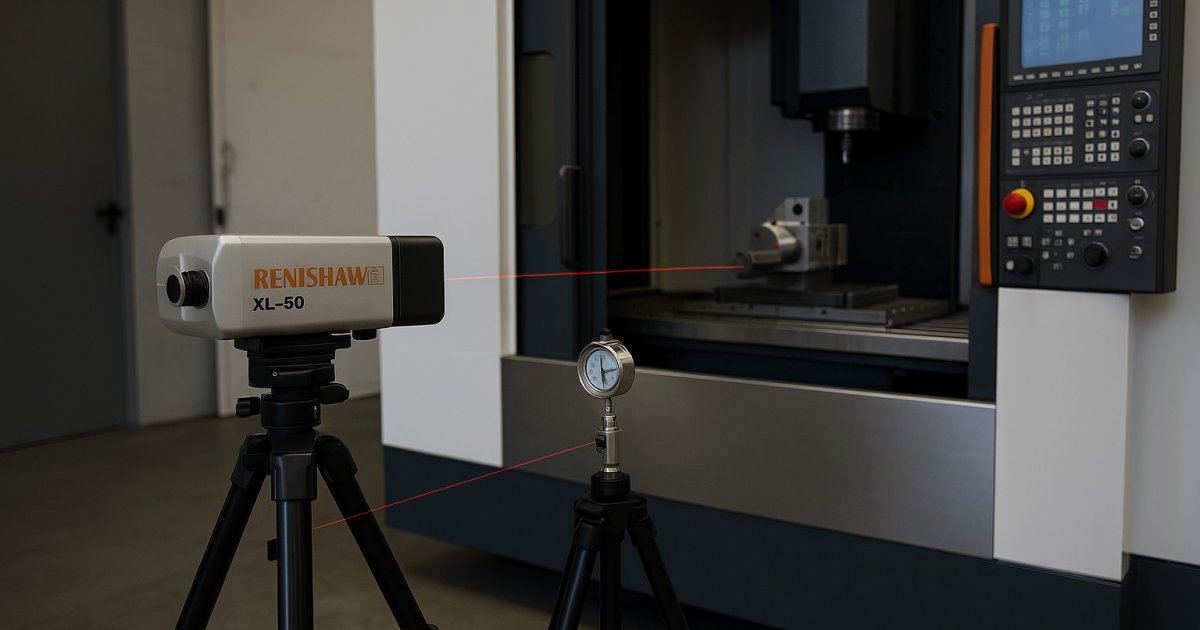

- Lazer kurulum: Tripod üzerindeki XL-80 lazer kaynağı tezgâhın ölçülecek eksenine hizalanır.
- Ölçüm: Tezgâh ekseni boyunca ileri–geri hareket ettirilir ve 1 µm çözünürlükte veriler toplanır.
- Analiz: Hatalar CARTO Explore yazılımında eğri grafiklerle analiz edilir.
- Kompanzasyon: Elde edilen değerler, kontrol ünitesine pitch error table olarak yüklenir.
Hangi CNC Makinelerde Uygulanır?
Lazer kalibrasyon testi, hem dik ve yatay işleme merkezlerinde hem de torna, taşlama, EDM ve 5 eksenli tezgâhlarda uygulanabilir. Emka CNC, Mazak, DMG MORI, Haas, Okuma, Doosan, Hyundai WIA, Makino, Fanuc, Brother gibi markalara özel test protokolleriyle çalışır.
Kalibrasyonun Sağladığı Faydalar
- Üretim doğruluğunun artması ve tekrarlanabilirliğin iyileştirilmesi
- Kalite kontrol süreçlerinde hata oranının azalması
- Takım aşınmasının ve fire miktarının düşmesi
- Makinenin ömrünün uzaması
- ISO denetimlerinde izlenebilir raporlama avantajı
Emka CNC Lazer Kalibrasyon Hizmetleri
Emka CNC®, sahada taşınabilir Renishaw sistemleriyle ölçüm yapar, analiz raporlarını aynı gün sunar ve gerekirse servo tuning işlemini tamamlar. Her ölçüm sonunda dijital önce/sonra performans raporu hazırlanır ve PDF olarak müşteriye teslim edilir. Hizmetler ISO 230-4 ve ASME B5.54 standartlarına tam uyumludur.
