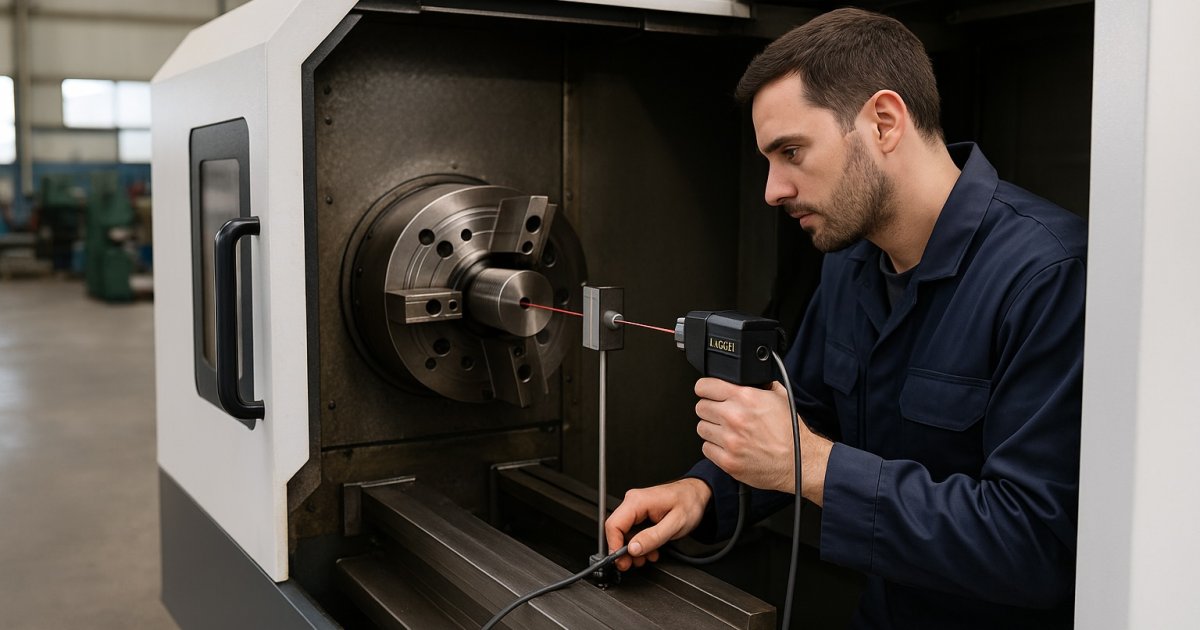

Kalibrasyon Nedir? CNC Torna Kalibrasyonu Nasıl Yapılır?
Kalibrasyon; CNC tezgâhın geometrik, kinematik ve termal davranışlarının izlenebilir standartlarla ölçülmesi, sapmaların raporlanması ve gerekiyorsa kontrol ünitesi üzerinden kompanzasyon yapılmasıdır. Bu rehber, CNC torna tezgâhları için kapsamlı bir uygulama planı sunar.
1) Hangi standartlar esas alınır?
- ISO 230 serisi: Genel test kodu. Lineer/rotary eksen konumlama doğruluğu ve tekrarlanabilirlik (Bölüm 2), dairesel testler (Bölüm 4), termal etkiler (Bölüm 3), dönel eksen geometrisi (Bölüm 7).
- ISO 13041 serisi: Torna tezgâhları için geometrik testler ve kabul kriterleri; konturlama performansı (Part 7) gibi torna-özel denemeler.
- ISO 10791-6: Çok eksenli tezgâhların hız ve interpolasyon doğruluğu (referans amaçlı; dik işleme merkezleri için).
Kalibrasyon raporunda kullanılan standardın numarası, revizyon yılı ve uygulanan test maddeleri açıkça belirtilmelidir.
2) Kalibrasyon ne zaman gerekir?
- Kabul/kurulum sonrası ilk doğrulama ve garanti öncesi referans seti
- Çarpma, taşıma, büyük bakım ve kontrol yazılımı/güncelleme sonrası
- Hassas toleranslı işlere başlamadan önce (ör. IT6–IT7)
- Periyodik program: ortam ve yük koşullarına bağlı olarak 6–12 ay
3) Gerekli ekipman ve hazırlık
Ölçüm donanımı
- Lazer interferometre + çevresel kompanzasyon ünitesi (sıcaklık, basınç, nem sensörleri)
- Telescoping ballbar sistemi (konturlama/dairesel test)
- Prob ve hizalama aksesuarları, komparatörler, hassas mastarlar
- Rotary eksen varsa dönel eksen kalibratörü
Ortam ve tezgâh hazırlığı
- Tezgâhın seviyelenmesi ve sabitlenmesi
- Spindle ısıl stabilizasyonu (ısındırma çevrimi)
- Kesme sıvısı ve soğutma devrelerinin normal koşullarda olması
- Kapı emniyeti & iş güvenliği kontrolleri
1 nm’ye kadar (cihaza bağlı)
80 m’ye kadar (lineer)
±1 arc-s (cihaza bağlı)
Sıcaklık/basınç/nem sensörleri
4) Adım adım: CNC torna kalibrasyonu
4.1 Geometrik kontroller (ISO 13041 & ISO 230-1 referanslı)
- Spindle yüz ve delik salınımı (radial/axial runout) kontrolü
- Eksensellik: Kuyruk mili (tailstock) ile spindle ekseninin çakıştırılması
- Doğrusallık ve diklik: X–Z doğrultuları; kızak doğruluğu ve eksenler arası diklik
- Taret indeksleme: Takım istasyon tekrarlanabilirliği
4.2 Lineer eksen konumlama doğruluğu ve tekrarlanabilirlik (ISO 230-2)
- Lazer kurulumu: Optik hat, hedef aynalar ve hizalama; çevresel kompanzasyon sensörlerinin konumlandırılması.
- İleri/geri tarama: Örn. her 100 mm’de ölçüm noktaları; bidirectional ölçümle geri boşluk ve histerezis gözlenir.
- İstatistik: Epos (konumlama hatası), tekrarlanabilirlik, geri dönüş farkı; grafikle hata haritası.
- Ölçek faktörü & eğim: Sistematik eğim/pitch sapmaları ayrıştırılır.
Bu aşamanın çıktısı, kontrol ünitesine yüklenecek pitch error kompanzasyon tablosudur (eksene göre aralıklı telafi değerleri).
4.3 Pitch error kompanzasyonu
Kontrolörün eksen kompanzasyon tablosuna (ör. X, Z) ölçülen sapmalar aralık tabanlı girilir. Ardından aynı hat üzerinde yeniden ölçüm yapılarak kalibrasyon doğrulanır.
4.4 Konturlama/Dairesel test (ISO 13041-7 ve ISO 230-4)
- Kurulum: Tezgâhın koordinat düzleminde (torna için genellikle XZ) ballbar ile dairesel interpolasyon programı.
- Analiz: Dairesellik hatası, backlash, servo kazanç uyumsuzluğu, reversal spike teşhisi.
- İyileştirme: Servo parametre ayarı, mekanik boşluk giderimi, yeniden test.
4.5 Termal davranış testleri (ISO 230-3)
Çevre sıcaklık dalgalanması, dönel milin ısınması ve eksen hareketlerinin yarattığı termal sürünme, ölçü ile kayda alınır. Isıl kararlı çalışma noktası belirlenir.
4.6 Dönel eksen (varsa C ekseni) kalibrasyonu
Rotary eksenler için dönel kalibratör ile hedef açısal pozisyonlara sürülerek pozisyon hatası haritalanır; ±1 yay saniyesi mertebesinde doğrulukla telafi tablosu oluşturulabilir.
5) Raporlama ve kabul
| Test | Standart referansı | Çıktı |
|---|---|---|
| Lineer eksen konumlama | ISO 230-2 | Epos, tekrarlanabilirlik, histerezis |
| Dairesel/contouring | ISO 13041-7 / ISO 230-4 | Dairesellik hatası, backlash, servo dengesi |
| Termal etkiler | ISO 230-3 | ETVE, mil/eksen kaynaklı sürünme |
| Dönel eksen | ISO 230-7 | Açısal pozisyon hatası haritası |
Toleranslar tezgâh sınıfı ve standartların ilgili bölümünde belirtilen maksimum kabul değerlerine göre değerlendirilir.
6) SSS ve uygulama ipuçları
- Kalibrasyon, ayar mıdır? Kalibrasyon ölçme/doğrulama ve rapordur; ayar/kompanzasyon ayrı bir adımdır.
- Çevresel telafi neden şart? Havanın sıcaklık/basınç/nem değişimi lazer dalga boyunu değiştirir; telafi edilmezse ölçü kayar.
- Ne kadar sürede tekrarlanmalı? Tipik 6–12 ay; ağır yük/ısı değişkenliği yüksekse daha sık.
- Ballbar sonucu kötü çıktıysa? Önce mekanik boşluk ve sıkmalar, sonra servo ayarları; yeniden test.
