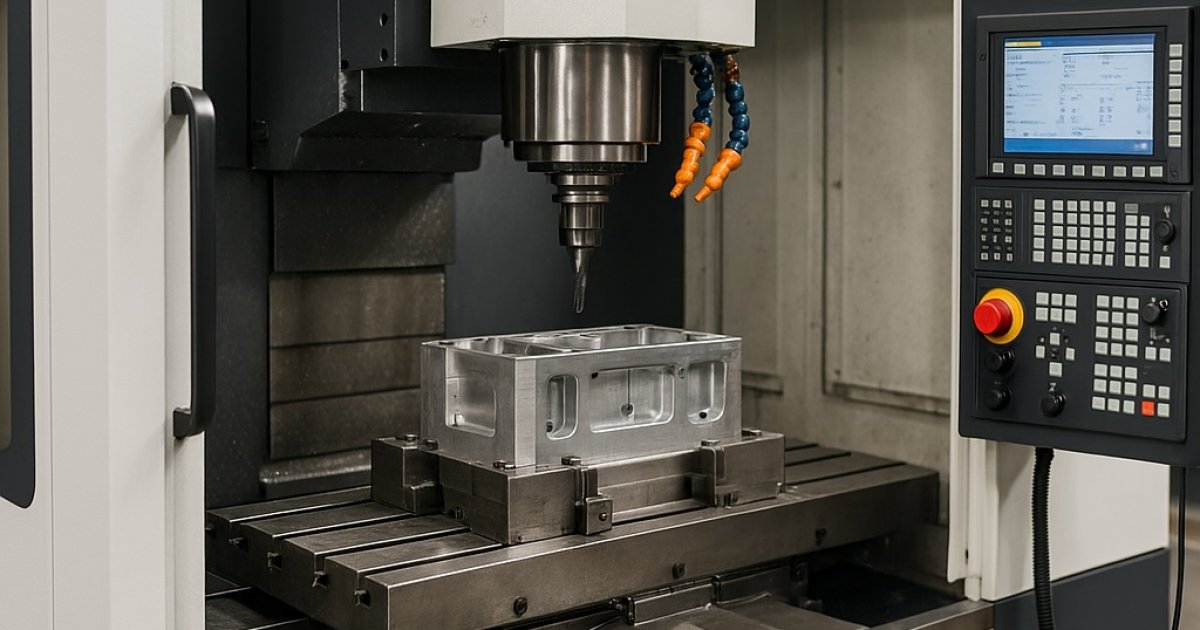

CNC Dik İşleme Merkezleri ve Kullanım Alanları
CNC dik işleme merkezleri, yüksek hassasiyet ve esneklik sağlayarak otomotiv, havacılık, kalıpçılık ve medikal sektörlerde yaygın olarak kullanılan makinelerdir. Bu yazıda yapıları, avantajları, kalibrasyon yöntemleri ve kullanım alanlarını bulabilirsiniz.
Temel yapısı
Dik işleme merkezlerinde iş mili dikey eksende (Z ekseni) konumlanır. X ve Y eksenlerindeki hareketlerle birlikte üç eksenli işleme kabiliyeti sağlar. Opsiyonel olarak 4. ve 5. eksen tablalarla esnekliği artırılabilir.
- İş mili (spindle): Yüksek devirli kesici takım tahriki
- Tabla: İş parçalarının sabitlendiği yüzey
- Lineer kızaklar ve vidalı miller: Hassas hareket aktarımı
- Kontrol ünitesi: G/M kodlarıyla yönetim
- ATC (Otomatik Takım Değiştirici): Takım değiştirme süresini azaltır
Avantajları
Teknik avantajlar
- Yüksek hassasiyet ve yüzey kalitesi
- Karmaşık parçaların üç eksende işlenebilmesi
- Otomatik takım değiştirici ile hızlı geçişler
Üretim avantajları
- Seri üretime uygunluk
- Operatör bağımlılığının azalması
- Programlanabilirlik sayesinde esneklik
Kalibrasyon yöntemleri
- Lazer interferometre: Lineer eksenlerde pitch error ve scale factor ölçümü
- Ballbar testi: Dairesel interpolasyon hatalarının analizi
- Prob tabanlı ölçüm: Takım ve iş parçası referanslarının doğruluğu
ISO 230-2 ve ISO 230-4 standartları doğrultusunda kalibrasyon yapılması, hassasiyetin korunması için kritik öneme sahiptir.
Kullanım alanları
- Otomotiv: Motor blokları, şanzıman gövdeleri
- Havacılık: Türbin parçaları, yapısal bileşenler
- Kalıpçılık: Plastik enjeksiyon ve döküm kalıpları
- Medikal: İmplant ve cerrahi alet üretimi
- Elektronik: Yüksek hassasiyetli kalıp ve bileşenler
