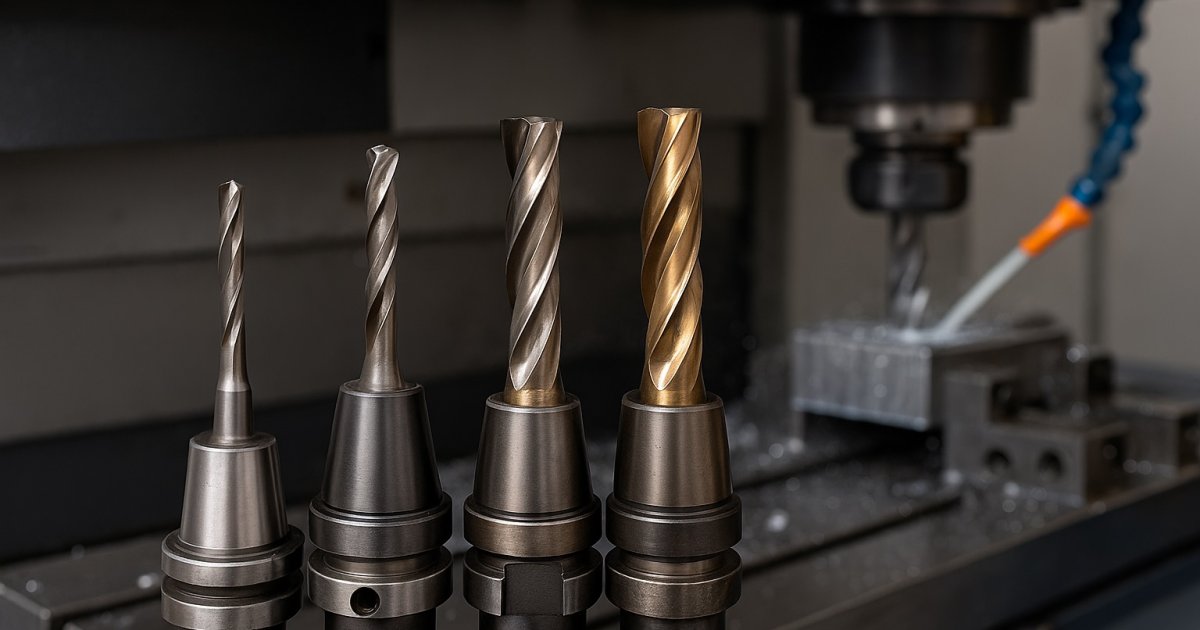

CNC Delme Operasyonlarında Matkap Ucu Seçimi Rehberi
CNC tezgâhlarda delme operasyonları, üretim sürecinin en temel adımlarından biridir. Yanlış matkap ucu seçimi; yüzey kalitesinde bozulma, ölçü sapmaları, takım kırılması ve yüksek maliyet gibi ciddi sorunlara yol açabilir. Bu rehber, doğru matkap ucu seçimi için gereken teknik bilgileri derinlemesine aktarır.
Matkap ucunun rolü ve önemi
Delme, talaşlı imalatın en sık kullanılan yöntemlerinden biridir. CNC tezgâhlarda matkap uçları, yalnızca bir delik açma aracı değil, aynı zamanda üretimin hassasiyetini belirleyen kritik bir unsurdur. Doğru seçim:
- Daha kaliteli delikler sağlar.
- Talaş tahliyesini kolaylaştırır.
- Takım ömrünü uzatır.
- İşleme süresini kısaltır.
- Makineye binen yükü azaltır.
Matkap uçlarının temel türleri
- HSS (High Speed Steel): Düşük ve orta hızlarda, uygun maliyetli ve genel amaçlı delme için idealdir.
- Karbür matkaplar: Yüksek hızda çalışabilen, sert malzemeler için uygun, uzun ömürlü uçlardır.
- Kobalt alaşımlı HSS: Yüksek ısıya dayanıklı, paslanmaz çelik ve alaşımlı çeliklerde tercih edilir.
- PCD (Elmas kaplamalı): Alüminyum, grafit ve kompozit malzemeler için üstün performans.
- CBN matkaplar: Sertleştirilmiş çeliklerde yüksek hassasiyet sağlar.
ISO standartlarına göre sınıflandırma
Matkap uçları da ISO 513 standardındaki renk kodlarına paralel olarak malzeme türlerine göre tasarlanır:
- P (Mavi): Çelikler için
- K (Kırmızı): Dökme demir
- M (Sarı): Paslanmaz çelik
- N (Yeşil): Alüminyum ve demir dışı metaller
- S (Turuncu): Süper alaşımlar
- H (Gri): Sertleştirilmiş çelik
Geometri faktörleri
Matkap ucunun geometrisi, talaş kaldırma verimliliğini doğrudan etkiler:
- Uç açısı: Yumuşak malzemeler için 90–118°, sert malzemeler için 130–140° önerilir.
- Spiral açısı: Talaşın tahliye hızını belirler; yüksek açılar yumuşak malzemelerde avantajlıdır.
- Kesici kenar geometrisi: Talaş kırıcılar ve honlama, delik kalitesini artırır.
- Merkez ucu: Delme hassasiyetini artırır, sapmayı azaltır.
Kaplama teknolojileri
Kaplamalar matkap ucunun performansını ve dayanıklılığını artırır:
- TiN: Genel amaçlı, düşük sürtünme, daha uzun ömür.
- TiAlN / AlTiN: Yüksek sıcaklıklara dayanıklı, sert malzemelerde tercih edilir.
- TiCN: Sert kaplama, paslanmaz çelikte uygundur.
- PCD: Alüminyum ve kompozitlerde mükemmel performans.
Malzeme-matkap uyumu
| Malzeme | Uygun Matkap | Not |
|---|---|---|
| Alüminyum | Parlatılmış karbür, PCD | Yapışmayı önlemek için yüksek spiral açısı |
| Paslanmaz çelik | Kobalt HSS, TiAlN kaplamalı karbür | Düşük ilerleme, soğutma şart |
| Dökme demir | Karbür uç | Yüksek aşınma direnci gerekir |
| Sertleştirilmiş çelik | CBN matkap | Düşük kesme derinliği, yüksek hassasiyet |
Kesme parametreleri
Matkap seçiminden sonra doğru parametrelerin belirlenmesi kritik önemdedir:
- Kesme hızı (Vc): Malzemeye uygun seçilmeli.
- İlerleme (f): Çok düşükse delik yüzeyi bozulur, çok yüksekse matkap kırılır.
- Soğutma: Talaş tahliyesi ve ısıl stabilite için zorunlu.
- Delik derinliği oranı: Uzun deliklerde özel matkap ve içten soğutma gerekir.
Operatör deneyimi
Matkap seçiminde katalog değerleri önemlidir ancak operatör tecrübesi çoğu zaman belirleyici olur. Talaş rengi, ses ve titreşim analiziyle işleme parametreleri anlık olarak optimize edilebilir.
