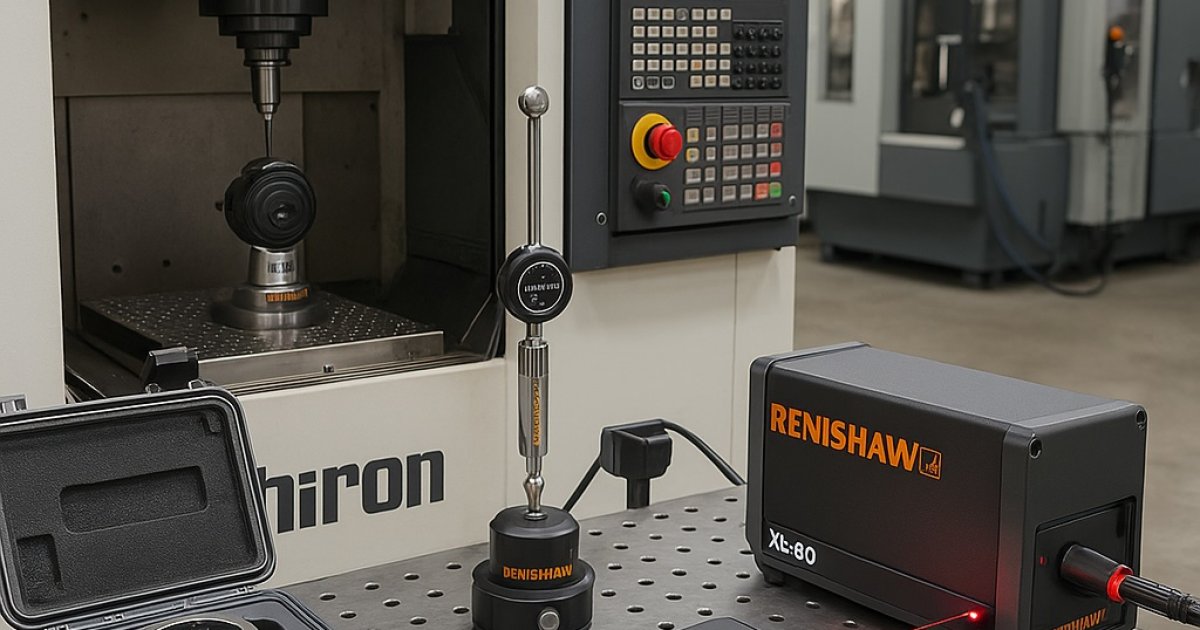

Chiron FZ/MILL Renishaw CNC Kalibrasyonu

Özet: FZ (hızlı, kompakt dik merkezler) ve MILL serisinde (döner başlık/sabit tabla seçenekleri) doğruluk için akış: seviyeleme & termal denge → spindle sweep & geometri → Renishaw XL-80 (ISO 230-2) → QC20-W ballbar (ISO 230-4) → (varsa) XR20-W/AxiSet rotary → probing & telafiler → test parçası & raporlama.

1) Ortam, Seviyeleme ve Termal Denge

Seviyeleme: Ayaklarla gövde burulması (twist) giderilir; FZ’de tabla, MILL’de döner başlık/tabla referans alınır.
Isındırma: Spindle/eksen warm-up çevrimleri; sıcaklık-basınç-nem kayıtları (lazer kırılma indisi düzeltmeleri için).
Seri notları: FZ 15/18 vb. seriler yüksek ivmelenme ve kısa chip-to-chip süreleri; MILL serisi eğilebilir kafa ve geniş çalışma alanlarıyla esnektir.

2) Spindle Sweep ve Geometri

Endikatör/prob ile tablaya ~Ø200–300 mm dairesel süpürme (T.I.R.).
Düzlemsellik, Z’ye diklik, X-Y paralelliği; MILL’de eğilebilir kafa/döner tablo merkezleme, pivot ve eksantrisite kontrolü.

3) Renishaw XL-80 (ISO 230-2 Lineer)

X-Y-Z eksenlerinde ileri/geri çok noktalı koşular; düşük ve işleme hızına yakın hızlarda seri ölçüm.
XC-80 çevresel kompanzasyon; hata eğrileri pitch error tablolarına işlenir; güncelleme sonrası kısa doğrulama koşusu yapılır.

4) Renishaw QC20-W (ISO 230-4 Kontur)

XY (gerektiğinde XZ/ZY) düzlemlerinde saat yönü/tersi dairesel testler.
RMS, dörtgenlik, histerezis ve backlash analizi; farklı feed’lerde tekrar testleri ile servo/ölçek/diklik bileşenleri ayrıştırılır.

5) Döner Eksen: XR20-W & AxiSet (Varsa)

Döner eksen konum doğruluğu ±1 arc-s sınıfında ölçülür; pivot/merkezleme hataları tespit edilip kinematik/volumetrik telafiler güncellenir.

6) Probing, Telafiler ve Test Parçası

İş/takım probu (stylus çap/uzunluk, Z ofset) kalibre edilir; test kesimi ile doğrulanır.
Lineer/volumetrik tablolar ve (varsa) termal kompanzasyon fonksiyonları etkinleştirilir.
Delik-yüzey-cep içeren test parçası prob/CMM ile ölçülür; nominal farklar raporlanır.

7) Periyot Planı

Adım	Periyot	Amaç
Seviye & termal denge	Aylık / müdahale sonrası	Geometri stabilitesi
Ballbar (ISO 230-4)	3–6 ay	Kontur performansı
Lazer (ISO 230-2)	6–12 ay	Lineer doğruluk
Rotary (XR20-W/AxiSet)	Bakım/çarpışma sonrası	Döner eksen doğruluğu
Probing	6–12 ay	Ölçüm güvenilirliği
