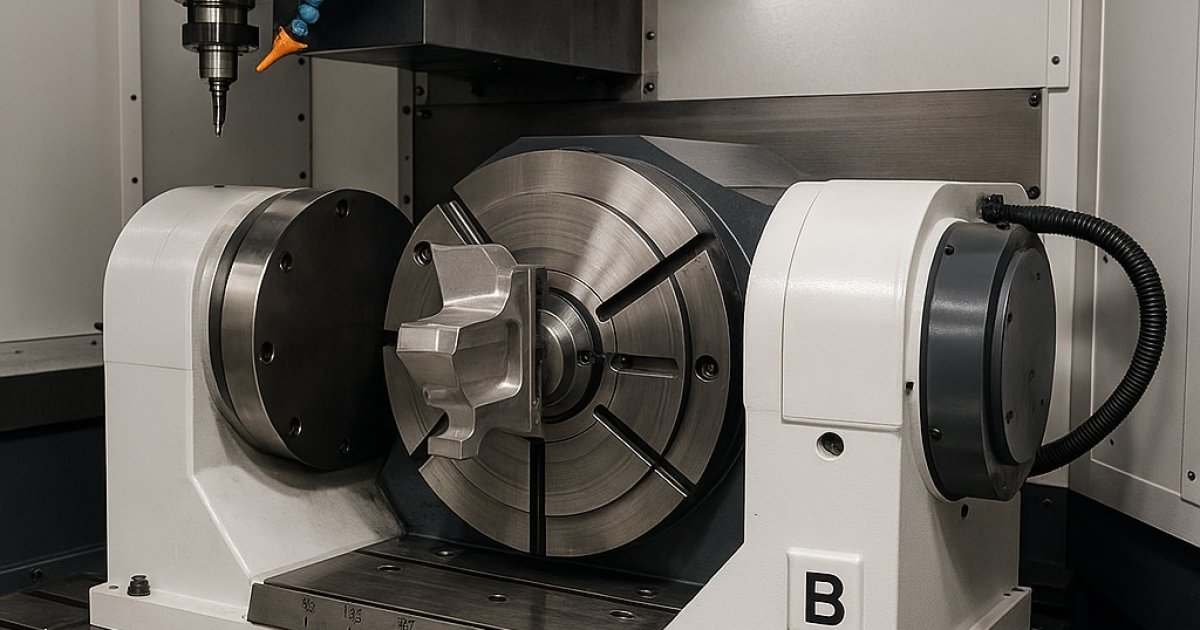

5 Eksenli CNC Tezgâhlar: Yapı, Kalibrasyon ve Kullanım
5 eksenli CNC tezgâhlar X, Y, Z lineer eksenlerinin yanı sıra A ve B/C döner eksenleriyle karmaşık parçaların hassas işlenmesini sağlar. Bu yazıda bileşenler, avantaj ve kısıtlar, kalibrasyon yöntemleri ve kullanım alanlarını bulabilirsiniz.
Temel Bileşenler
- Lineer eksenler: X, Y, Z
- Döner eksenler: A ve B veya C (tabla veya kafada)
- Kontrol: 5 eksen interpolasyon destekli CNC kontrolörü
- Takım sistemi: Yüksek hızlı spindle ve ATC
- Geri bildirim: Enkoder, açı sensörleri ve prob sistemleri
Avantajlar ve Kısıtlar
Avantajlar
- Karmaşık geometrilerin tek kurulumda işlenmesi
- Yüksek hassasiyet ve yüzey kalitesi
- Takım ömrünü uzatan optimum açı ile talaş kaldırma
Kısıtlar
- Yatırım maliyeti yüksektir
- Programlama daha karmaşık CAM yazılımları gerektirir
- Operatör eğitimi ve bakım maliyeti artar
Kalibrasyon ve Doğrulama
Lazer İnterferometre
X, Y, Z eksenleri ISO 230-2’ye göre test edilir. Döner eksenler açı ölçüm cihazlarıyla kalibre edilir.
Ballbar Testi
ISO 230-4’e göre çok eksenli interpolasyon kabiliyeti test edilir; backlash ve senkronizasyon hataları belirlenir.
Prob Tabanlı Kalibrasyon
Mekanik prob ve dokunmatik ölçüm sistemleriyle takım ve iş parçası referansları hassas biçimde belirlenir.
Kullanım Alanları
- Havacılık ve uzay parçaları
- Tıbbi implant ve karmaşık geometrili parçalar
- Otomotiv kalıp ve prototip üretimi
- Enerji türbin kanatları, helis yapılar
