4 Eksenli CNC Tezgâhlar: Yapı, Kalibrasyon ve Kullanım

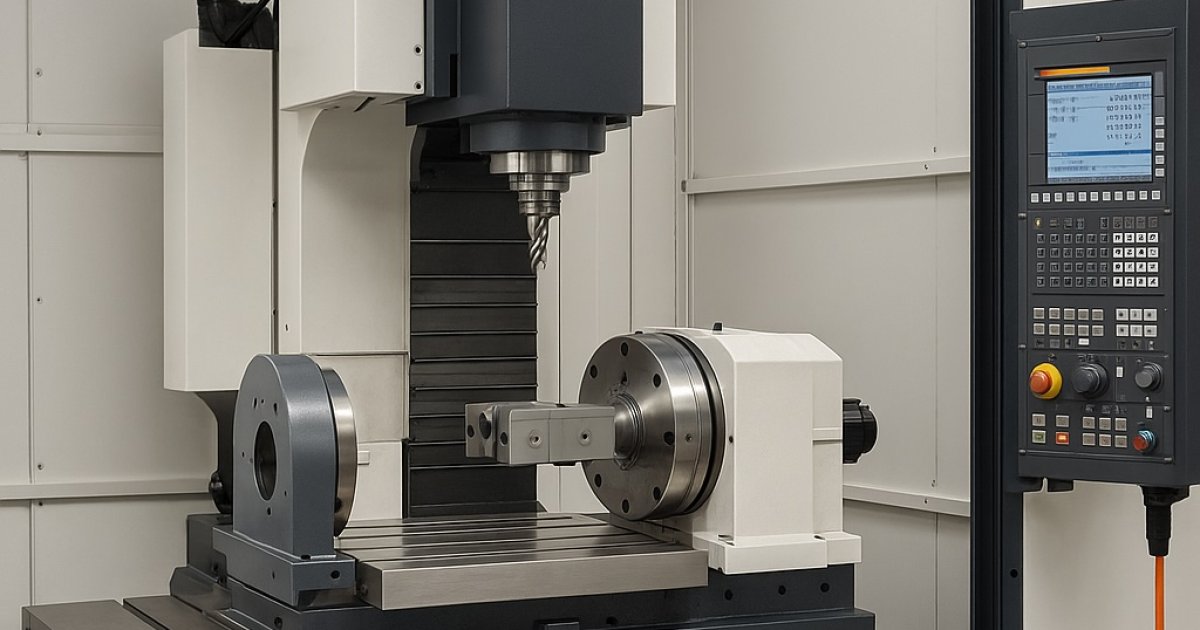

4 eksenli CNC tezgâhlar, X, Y ve Z eksenlerine ek olarak döner A ekseni ile daha esnek işleme kabiliyeti sunar. Bu yazıda temel bileşenler, avantaj ve kısıtlar, tipik kullanım alanları ve kalibrasyon yöntemlerini bulabilirsiniz.
Temel Bileşenler
- Tahrik: X, Y, Z lineer eksenler + A ekseni (döner tabla)
- Kılavuz: Lineer kızaklar ve döner yatak sistemi
- Kontrol: CNC kontrolörü, 4 eksen interpolasyon kabiliyeti
- Takım sistemi: Spindle + otomatik takım değiştirme
- Geri bildirim: Enkoder ve açı sensörleri
Avantajlar ve Kısıtlar
Avantajlar
- 3 eksenli makinelerden daha esnek
- Döner tabla ile alt/yan yüzey işleme
- Daha yüksek hassasiyet ve üretkenlik
Kısıtlar
- 5 eksenli makineler kadar kapsamlı değil
- Makine ve kontrol maliyeti daha yüksek
- Programlama karmaşıklığı artabilir
Kalibrasyon ve Doğrulama
Steps/mm Kalibrasyonu
X, Y, Z ve A eksenleri için ayrı yapılır. A ekseni açı birimi ile test edilir.
Lazer İnterferometre
Lineer eksenler ISO 230-2’ye göre doğrulanır. Döner eksen ise açı ölçüm cihazları ile kalibre edilir.
Ballbar Testi
Dairesel interpolasyon testleri ile 4 eksen senkronizasyonu ve backlash analizi yapılır.
Kullanım Alanları
- Otomotiv ve havacılık parça üretimi
- Kalıpçılık ve prototip üretimi
- Yan yüzeylerin işlenmesi gereken parçalar
- Ahşap, plastik ve alüminyum bileşenler
