3 Eksenli CNC Tezgâhlar: Yapı, Kalibrasyon ve Kullanım

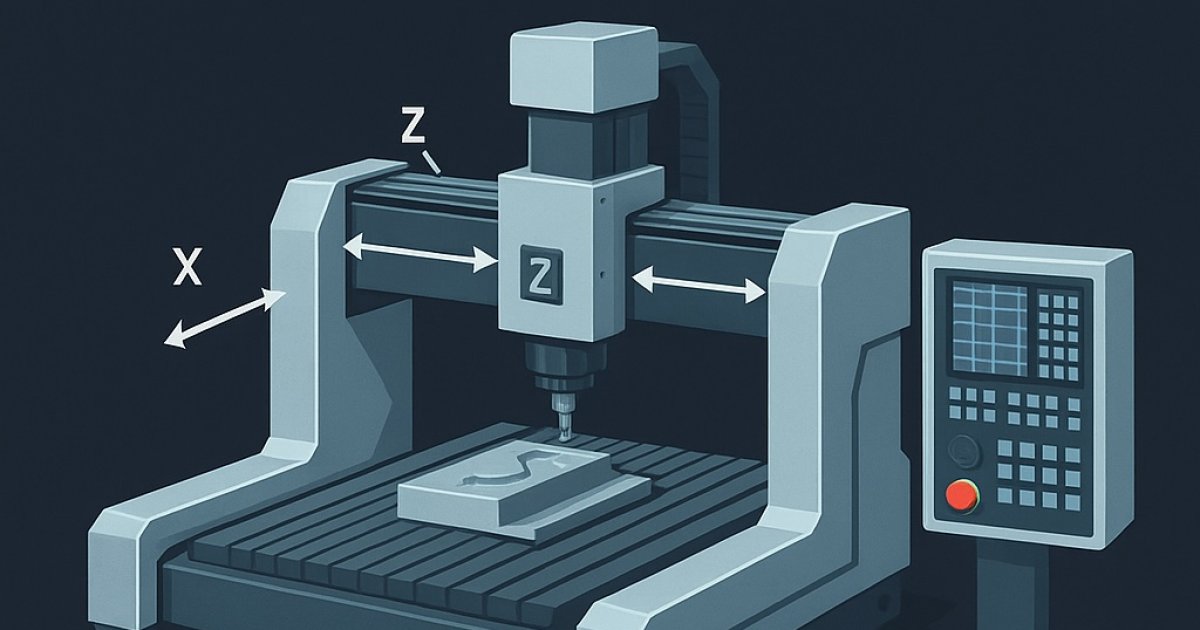

3 eksenli CNC tezgâhlar X, Y ve Z doğrultularında hareket ederek üç boyutlu işleme kabiliyeti sağlar. Bu yazıda temel bileşenler, avantaj ve kısıtlar, tipik kullanım alanları ve ISO 230 standartları kapsamında kalibrasyon yöntemlerini bulabilirsiniz.
Temel Bileşenler
- Tahrik: Step/servo motorlar, vidalı miller ve lineer kızaklar
- Kılavuz: X-Y masa hareketi, Z ekseninde dikey sürgü
- Kontrol: CNC kontrolörü, G-kod yorumlama ve interpolasyon
- Geri bildirim: Enkoderler, sınır sensörleri
- Takım sistemi: İş mili (spindle) ve otomatik takım değiştirme (opsiyonel)
Avantajlar ve Kısıtlar
Avantajlar
- En yaygın ve ekonomik CNC tipi
- Çoğu 3D işleme için yeterli
- Geniş yazılım ve takım desteği
Kısıtlar
- Karmaşık 5 eksenli parçalar için yetersiz
- Alt yüzeylere erişimde sınırlı
- Takım değişiminde verim kaybı olabilir
Kalibrasyon ve Doğrulama
Steps/mm Kalibrasyonu
X, Y ve Z eksenleri için ayrı yapılır. Komut mesafesi ile gerçek ölçüm karşılaştırılarak düzeltilir.
Lazer İnterferometre (ISO 230-2)
Her eksenin konumlama doğruluğu mikron seviyesinde ölçülür. Ölçümlere göre kompanzasyon tabloları hazırlanır.
Ballbar Testi (ISO 230-4)
İki veya üç eksenin dairesel interpolasyon kabiliyetini test ederek backlash, servo kazancı ve geometrik sapmaları analiz eder.
Kullanım Alanları
- Kalıpçılık ve modelleme
- Alüminyum, çelik ve plastik parça üretimi
- Ahşap ve mobilya sektörü
- Otomotiv ve havacılık parçaları
